Montáž

Montáž kuchyně

Tento montážní návod je určen odborným montérům. Shrnuje bezpečnostní pokyny a obecné zásady, které je třeba dodržet při instalaci kuchyně SACHSENKÜCHEN. Jednotlivé montážní kroky jsou v originálním PDF zpracovány formou technických nákresů.

Upozornění: Montáž kuchyně smí provádět pouze proškolení odborní pracovníci. Sanitární a elektroinstalační práce smí provádět výhradně osoby s odpovídající kvalifikací. Tento návod je autorizovaným českým překladem originálního dokumentu výrobce.

Bezpečnostní pokyny

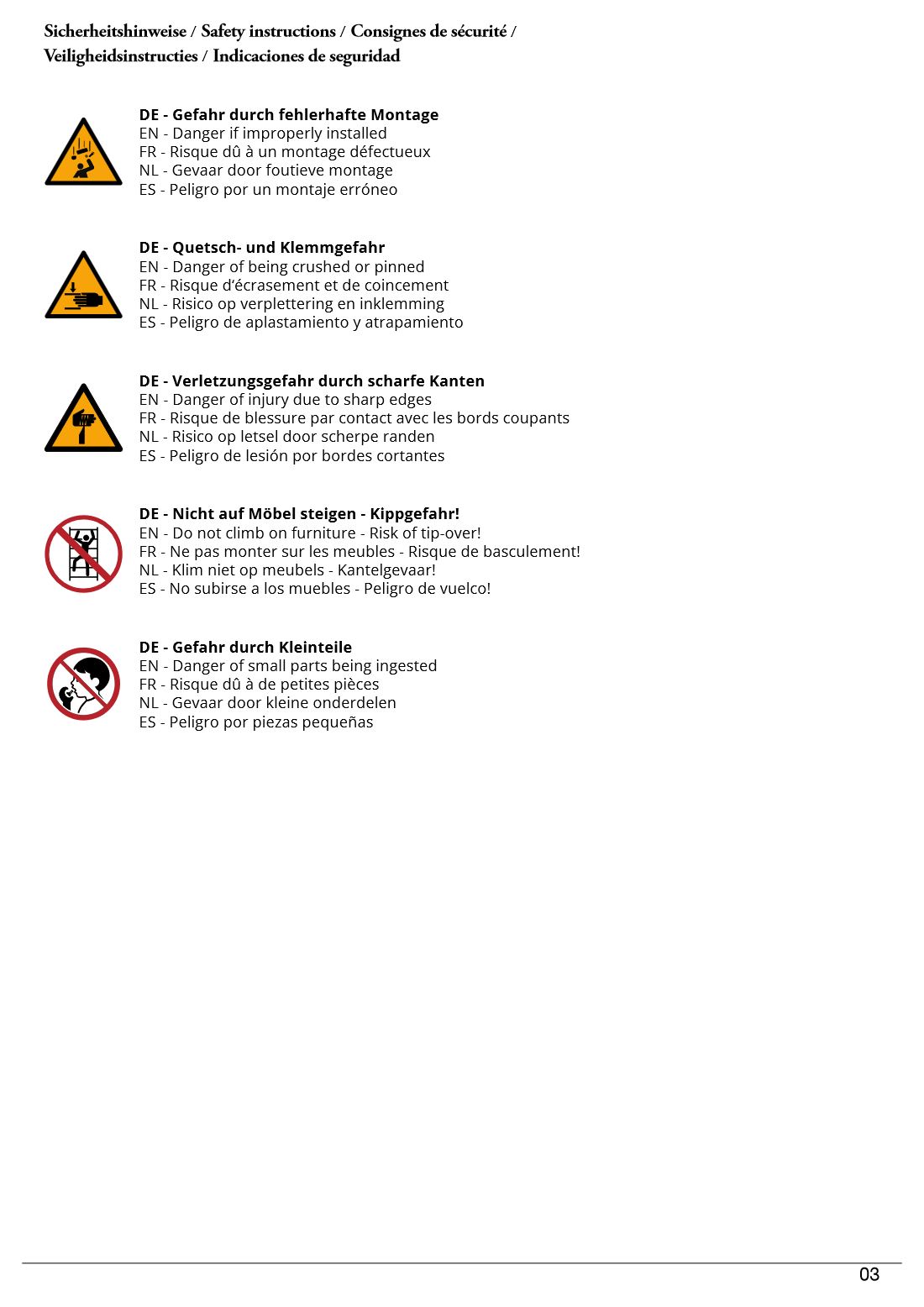

Při montáži dbejte zejména na následující rizika, na něž upozorňují bezpečnostní piktogramy (dle ISO 7010) v originálním návodu:

Nebezpečí v důsledku chybné montáže — nesprávně provedená instalace může ohrozit funkčnost i bezpečnost.
Nebezpečí pohmoždění a sevření — pozor na pohyblivé a spojované díly.
Nebezpečí poranění o ostré hrany.
Nestoupejte na nábytek — nebezpečí převrácení!
Nebezpečí spojené s drobnými díly — hrozí jejich spolknutí (zejména dětmi).

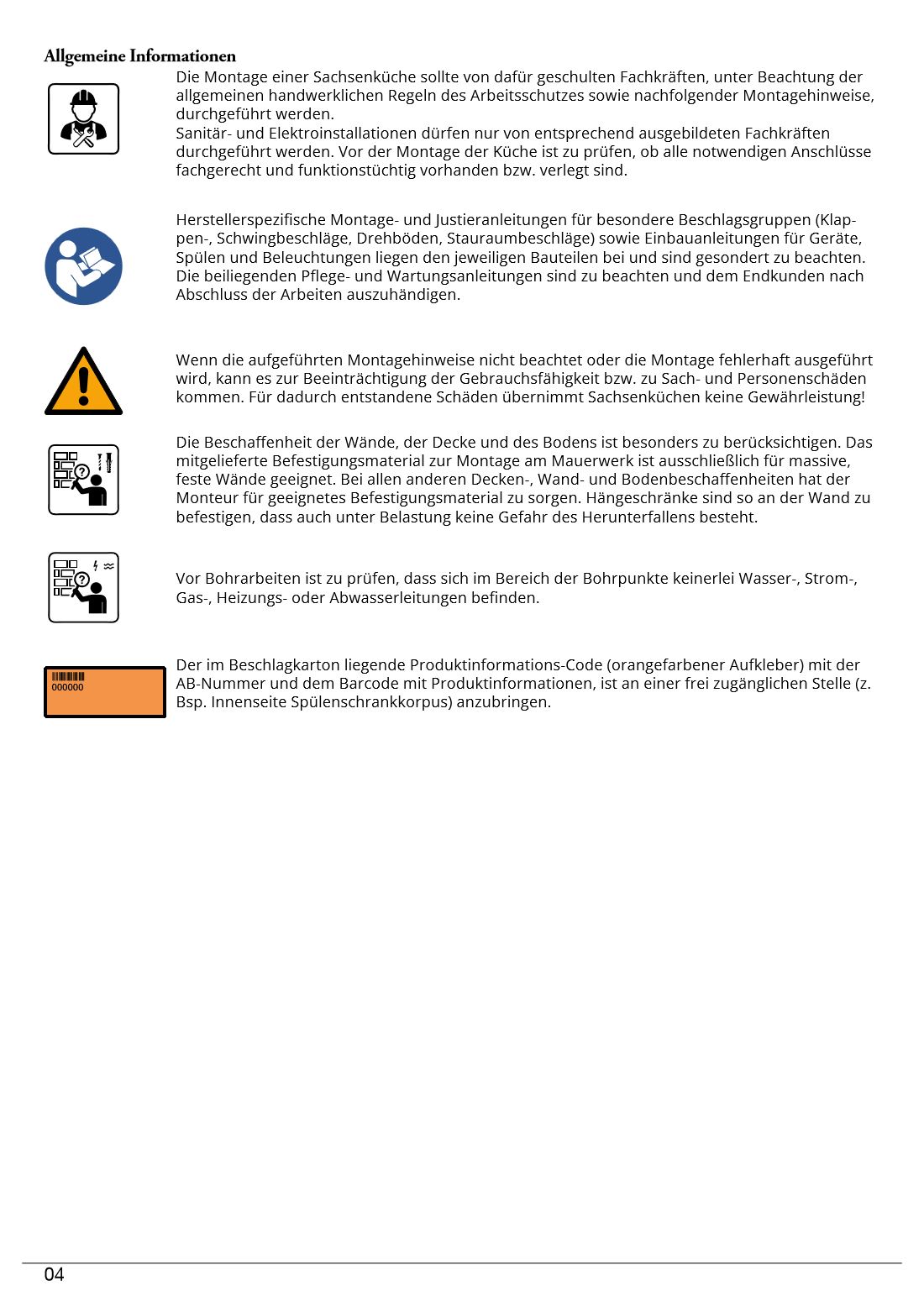

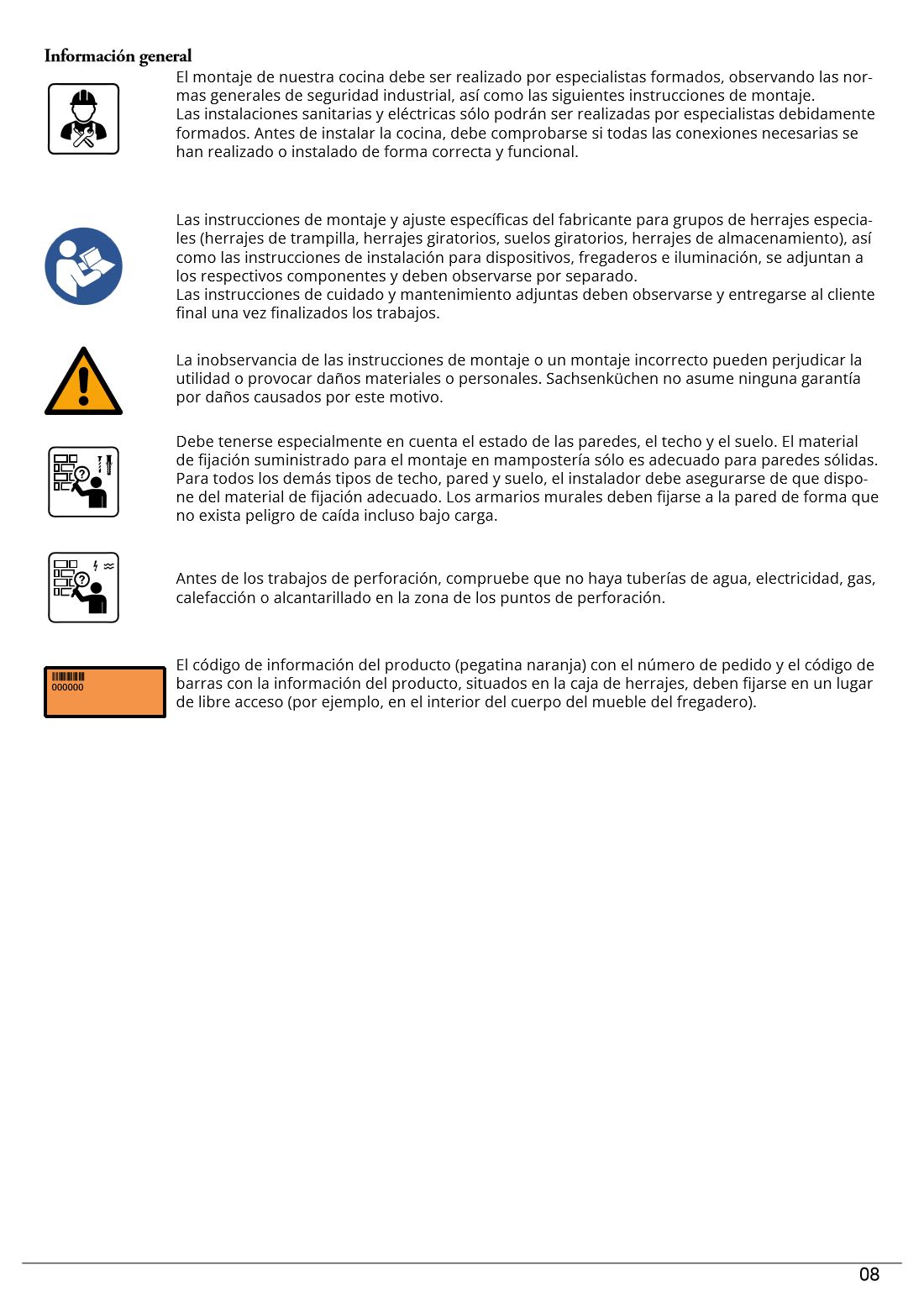

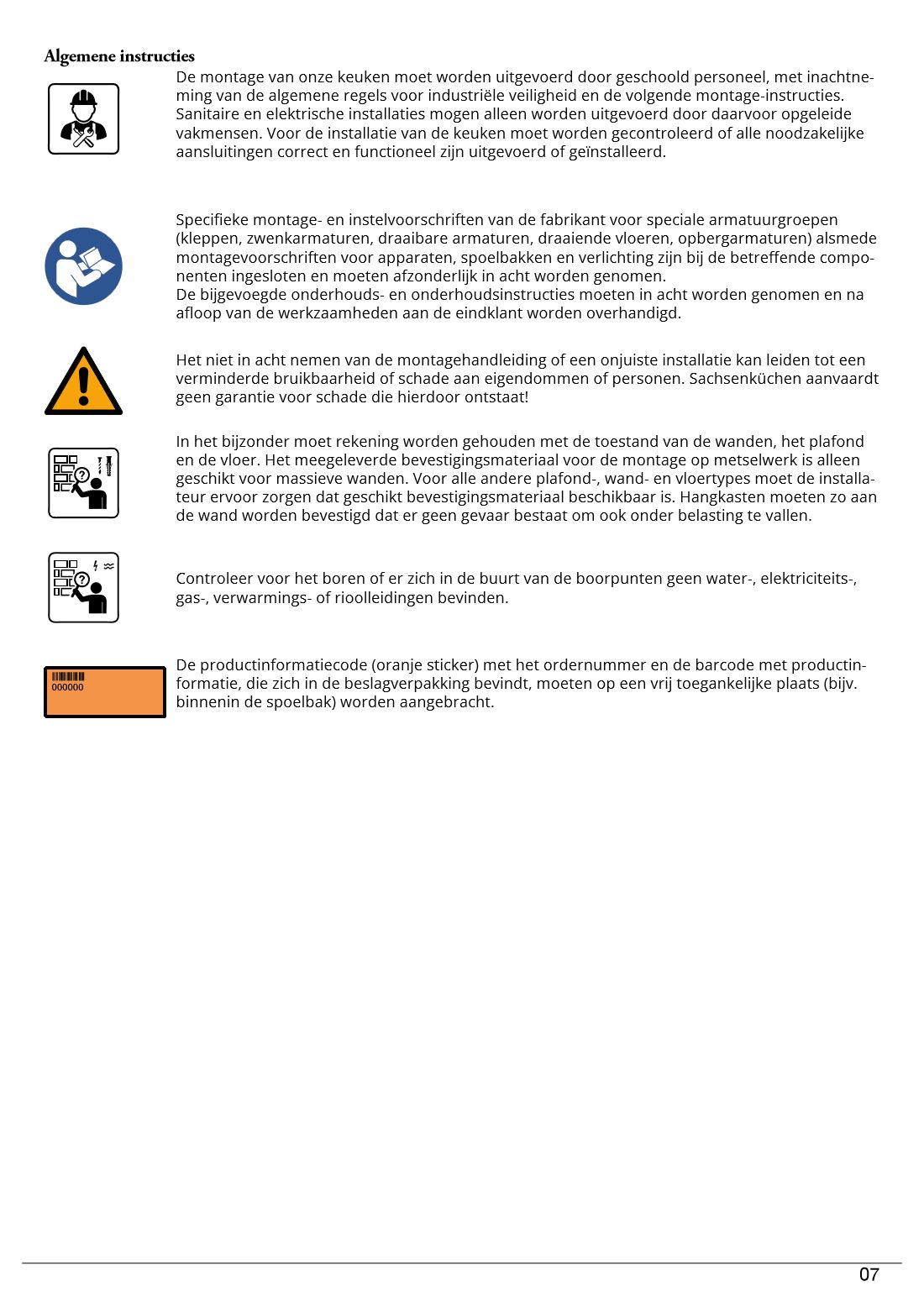

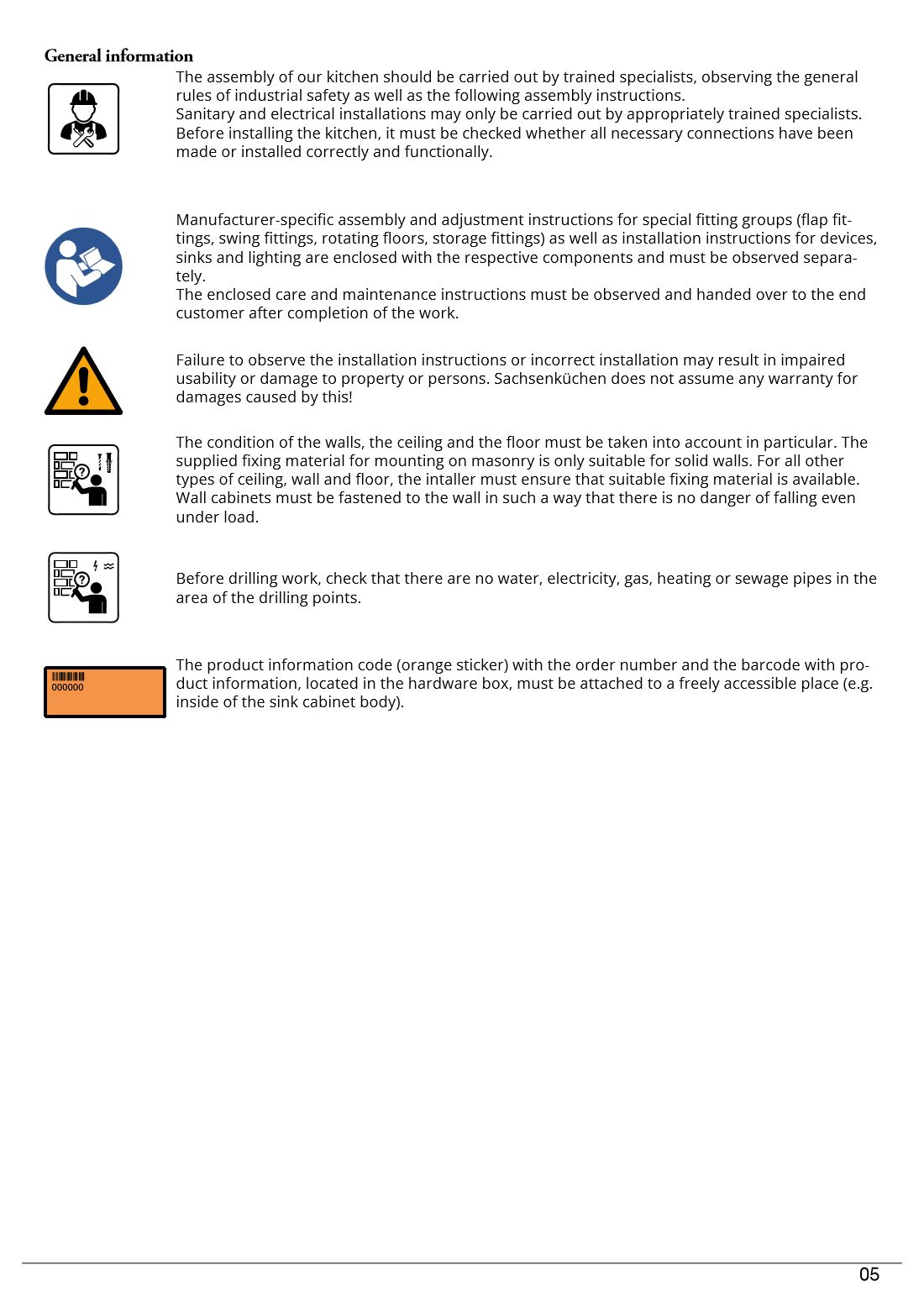

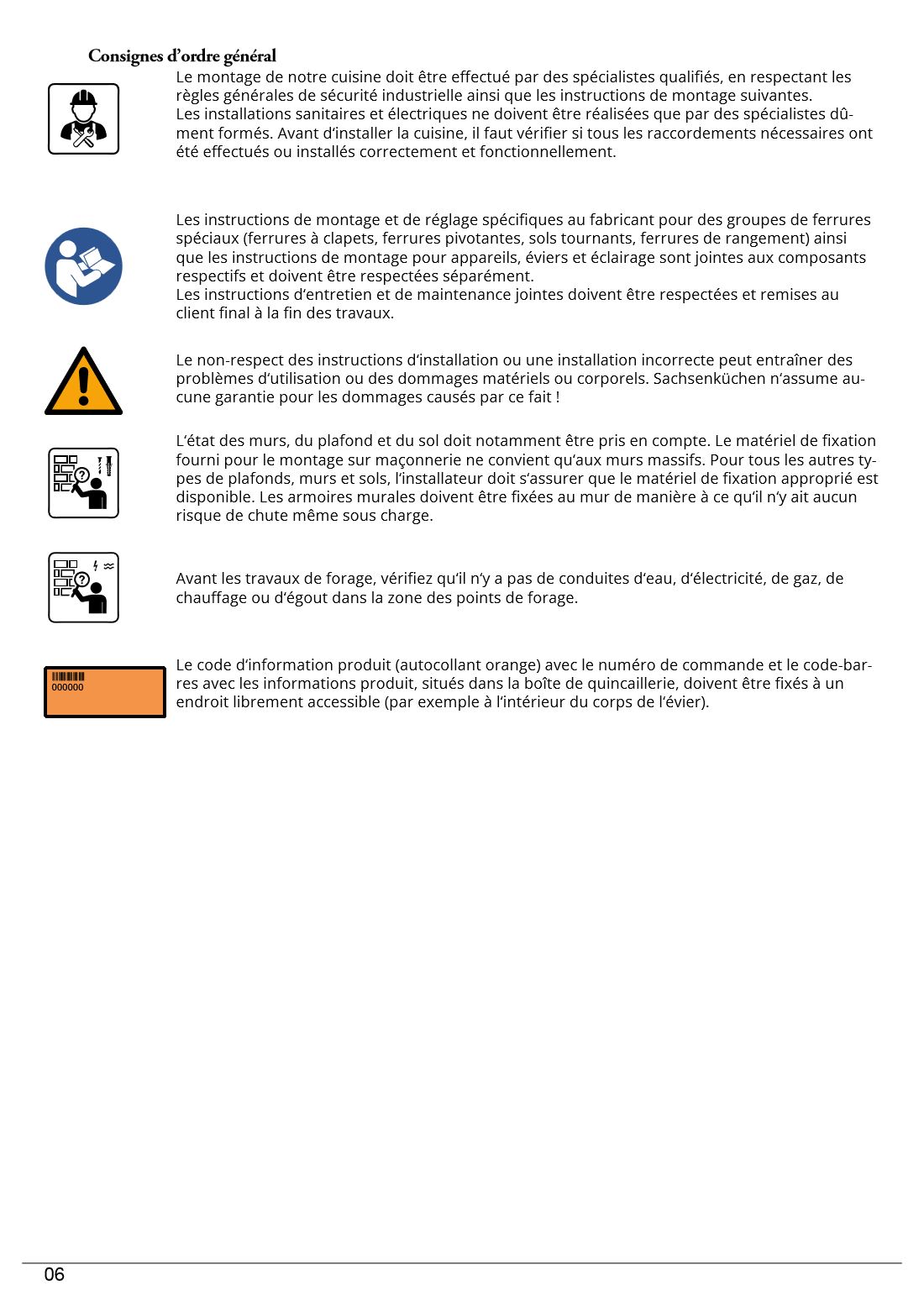

Obecné informace

Montáž kuchyně SACHSENKÜCHEN by měli provádět vyškolení odborní pracovníci za dodržení obecných řemeslných pravidel bezpečnosti práce a níže uvedených montážních pokynů. Sanitární a elektroinstalační práce smí provádět pouze odpovídajícím způsobem vyškolení odborníci. Před montáží kuchyně je nutné zkontrolovat, zda jsou všechny potřebné přípojky odborně provedené, funkční a správně rozvedené.

Montážní a seřizovací návody výrobce pro speciální skupiny kování (kování výklopných a výsuvných dvířek, otočné police, kování úložných prostorů) i návody pro vestavbu spotřebičů, dřezů a osvětlení jsou přiloženy k příslušným dílům a je třeba je dodržet samostatně. Přiložené návody k péči a údržbě je nutné respektovat a po dokončení prací je předat koncovému zákazníkovi.

Nedodržení uvedených montážních pokynů nebo chybně provedená montáž může vést k narušení použitelnosti nebo ke škodám na majetku a zdraví. Za škody takto vzniklé společnost SACHSENKÜCHEN neposkytuje žádnou záruku!

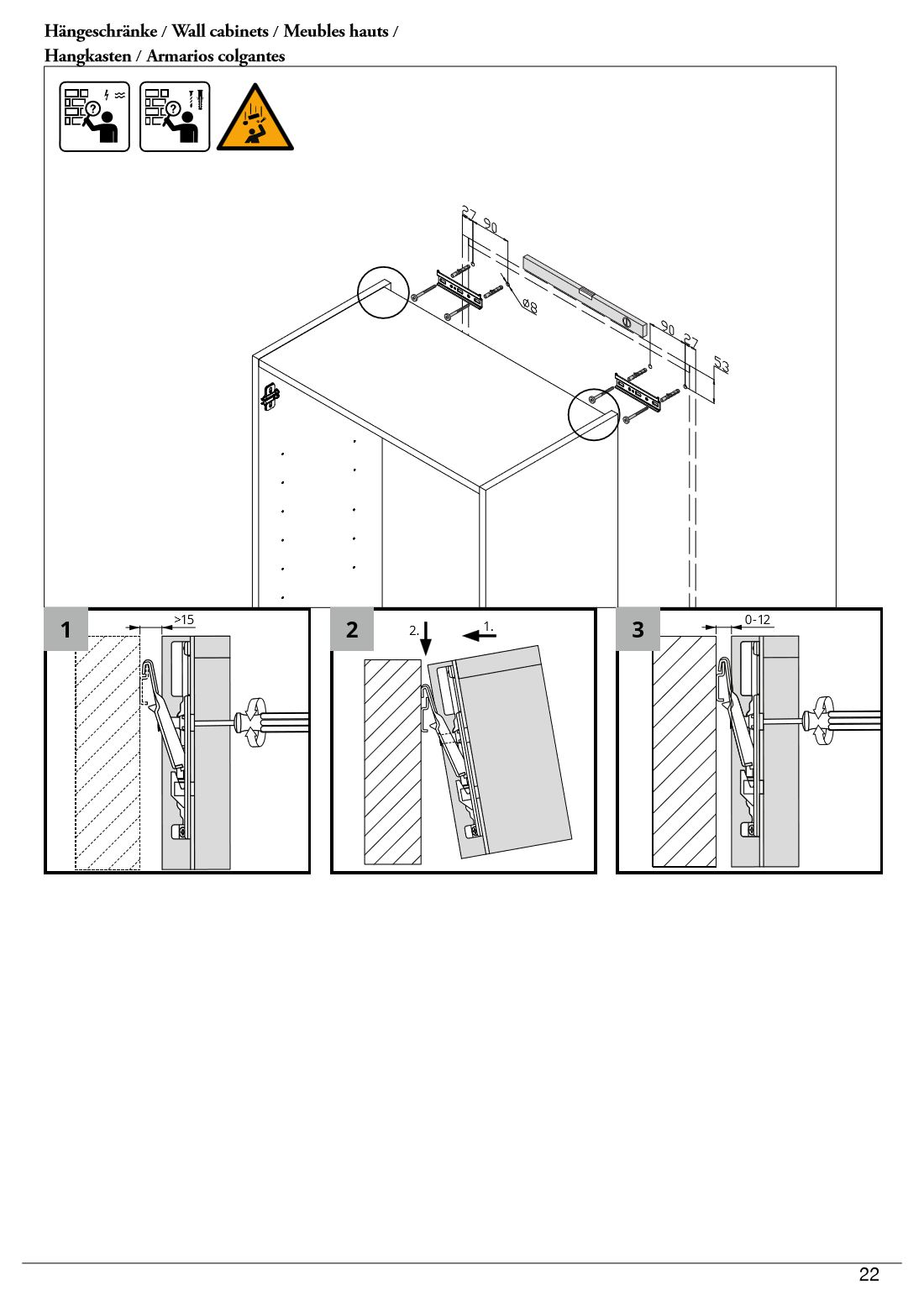

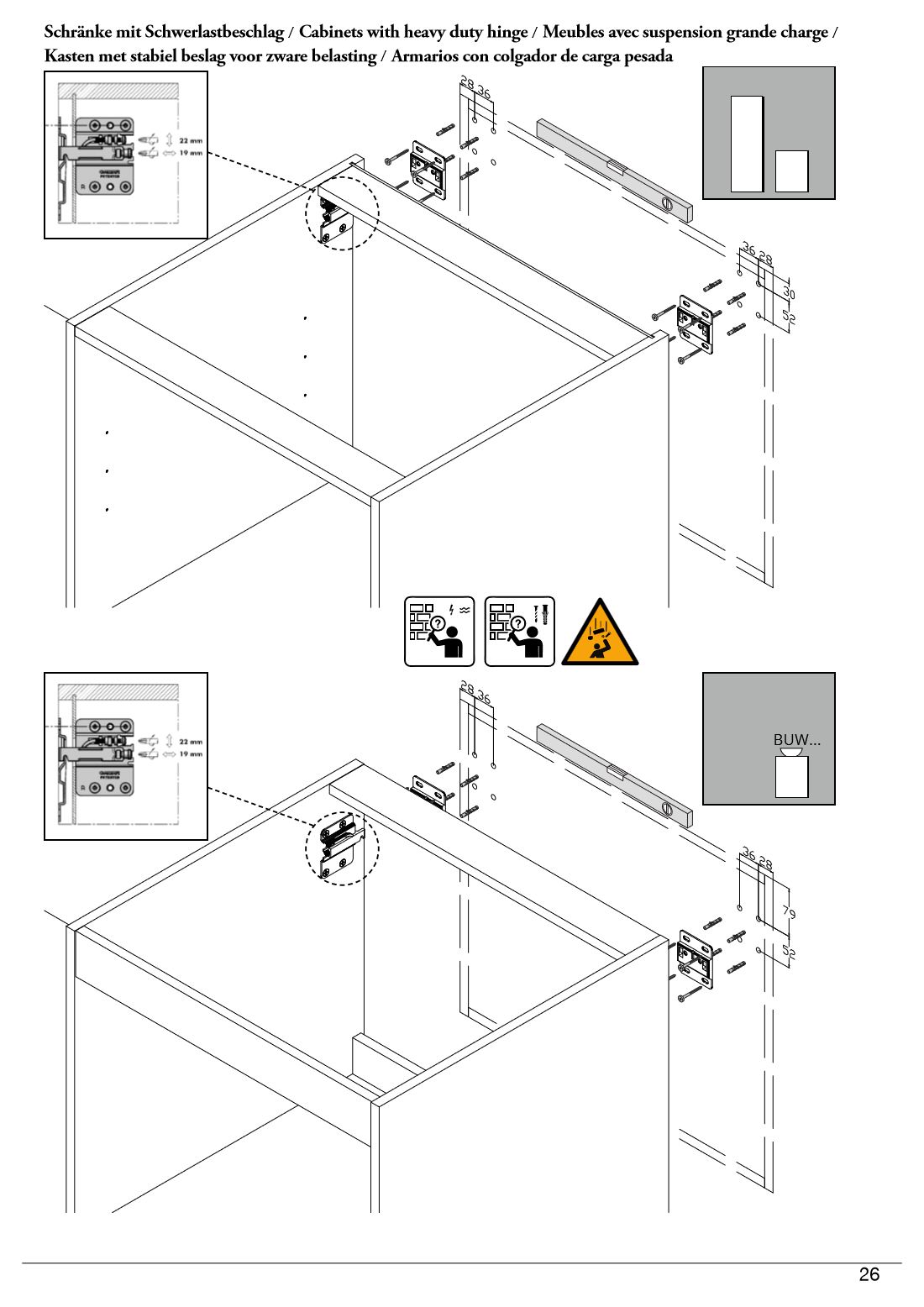

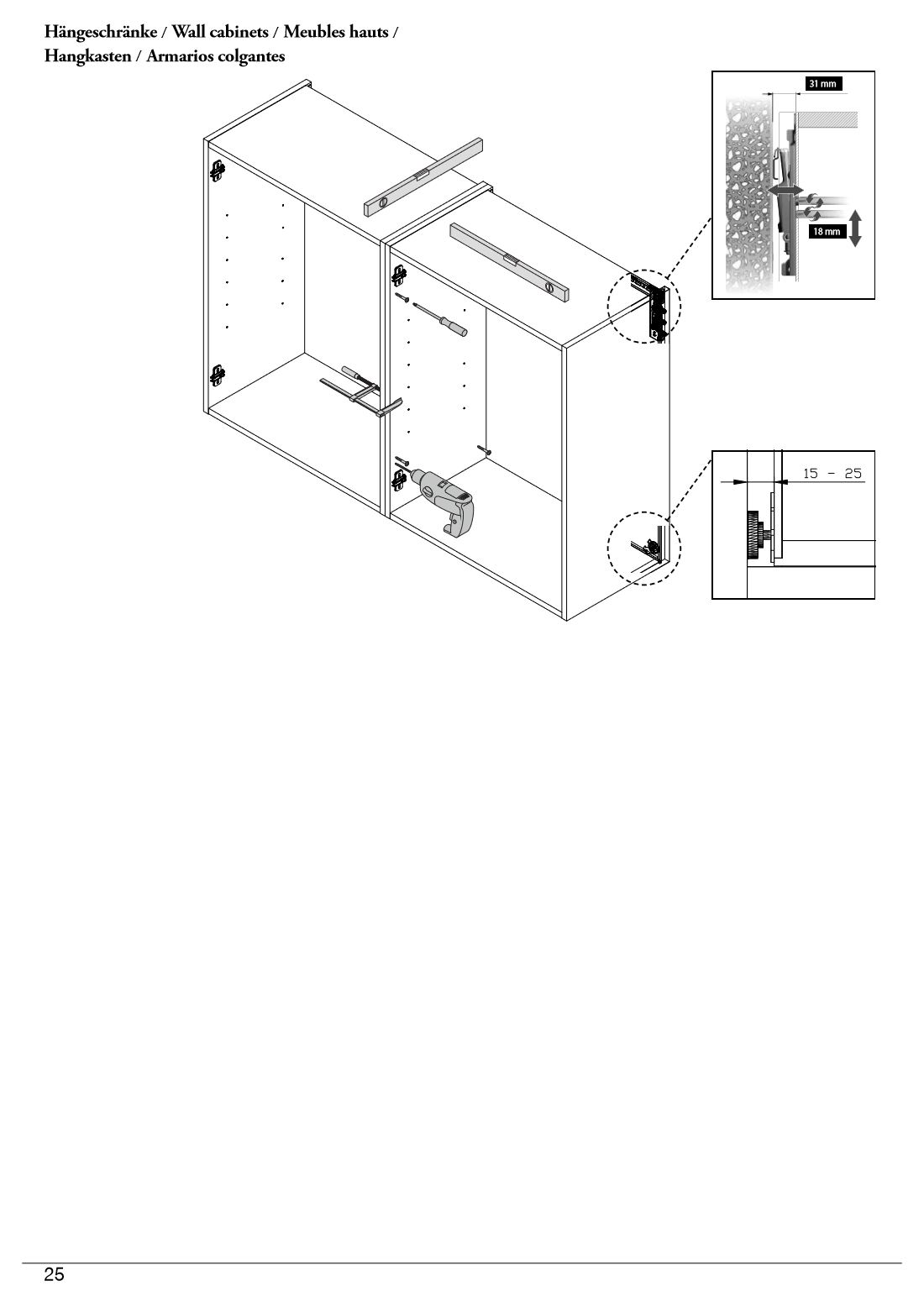

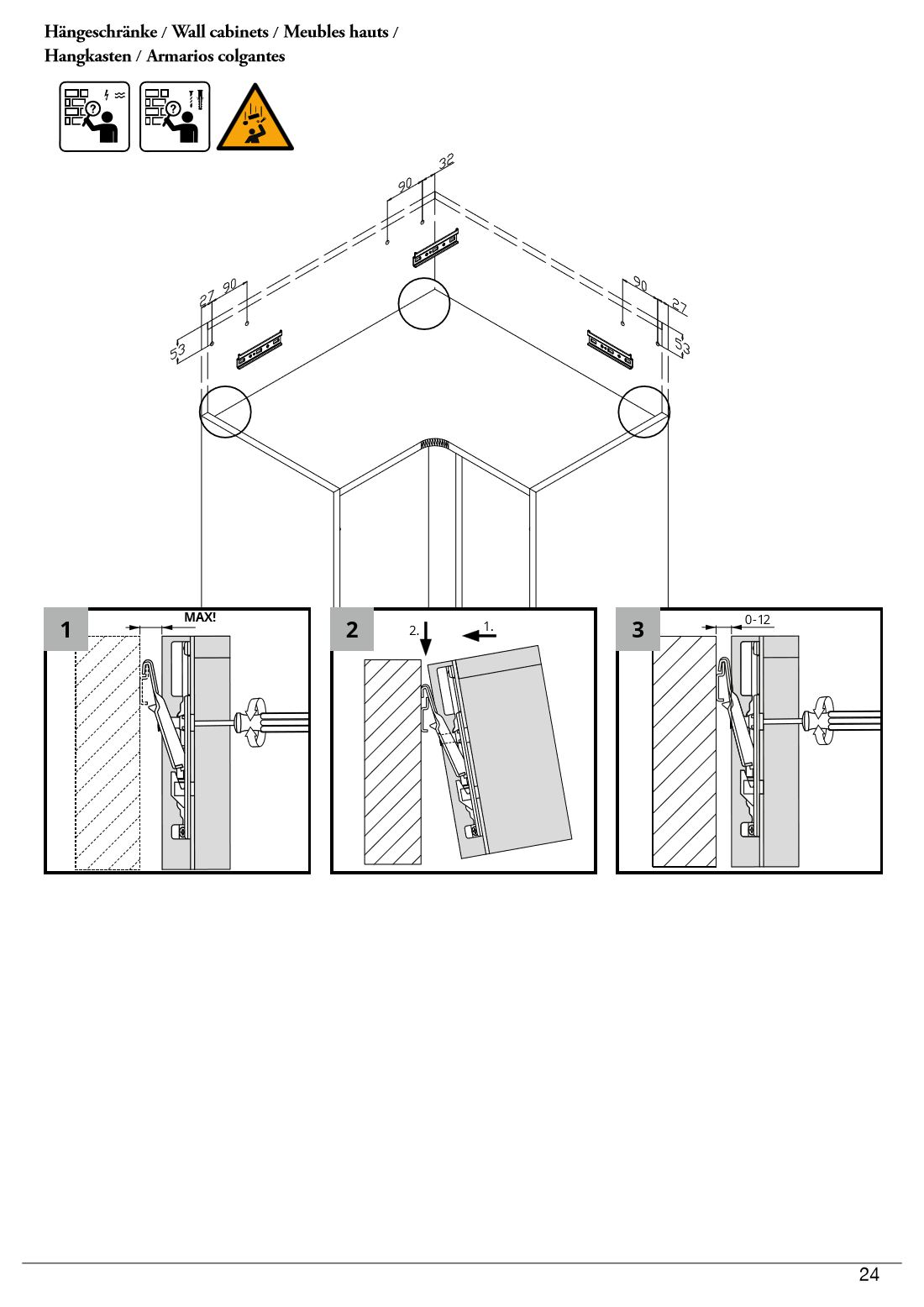

Zvláštní pozornost je třeba věnovat povaze stěn, stropu a podlahy. Dodaný upevňovací materiál pro montáž do zdiva je vhodný výhradně pro masivní, pevné stěny. U všech ostatních typů stropů, stěn a podlah musí montér zajistit vhodný upevňovací materiál. Závěsné skříňky je nutné připevnit ke stěně tak, aby ani při zatížení nehrozilo jejich spadnutí.

Před vrtáním zkontrolujte, že se v oblasti vrtaných bodů nenacházejí žádné vodovodní, elektrické, plynové, topenářské ani odpadní rozvody.

Kód s informacemi o produktu uložený v krabici s kováním (oranžová nálepka) — s číslem AB a čárovým kódem obsahujícím informace o výrobku — je třeba umístit na volně přístupné místo (například na vnitřní stranu korpusu skříňky pod dřezem).

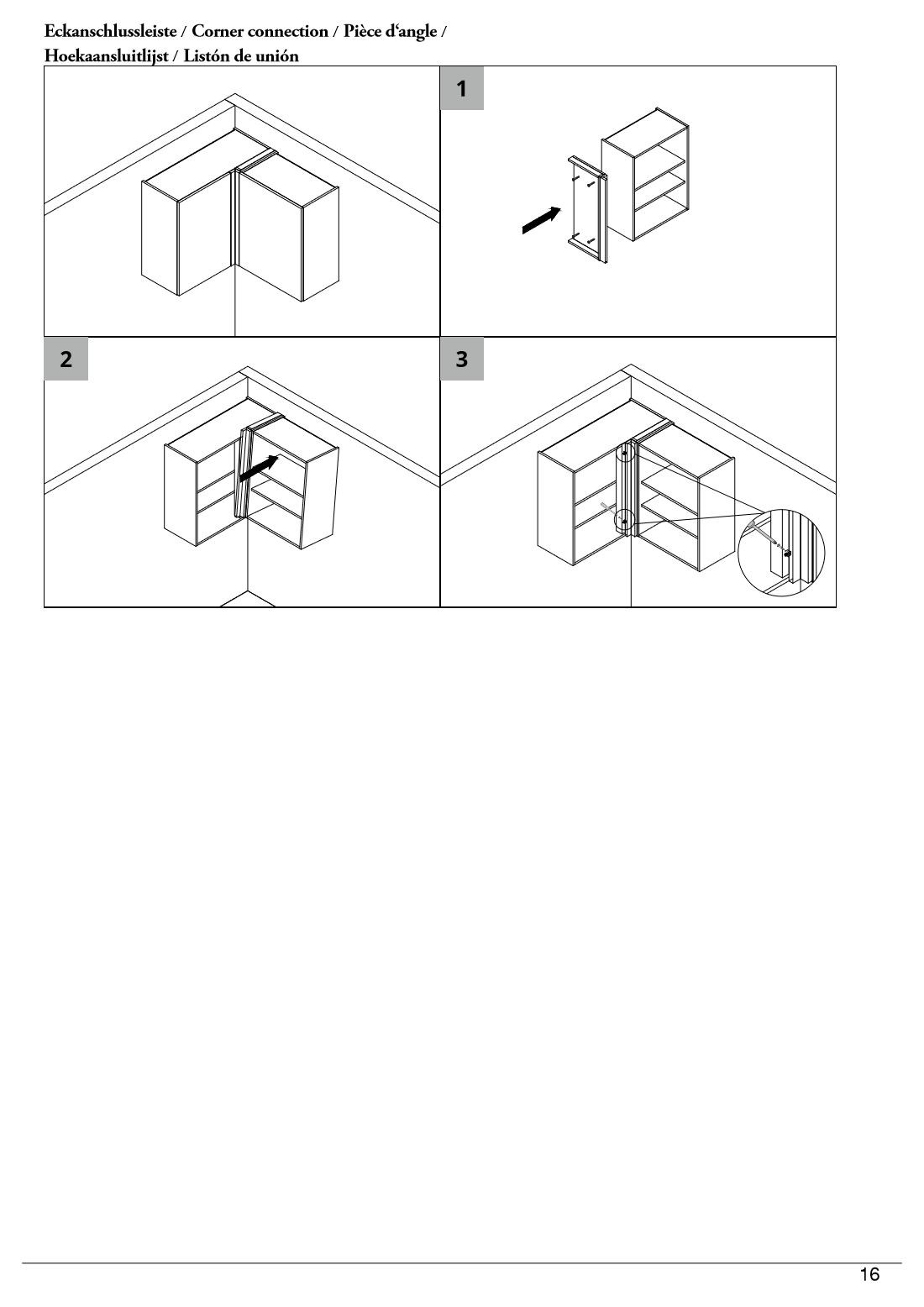

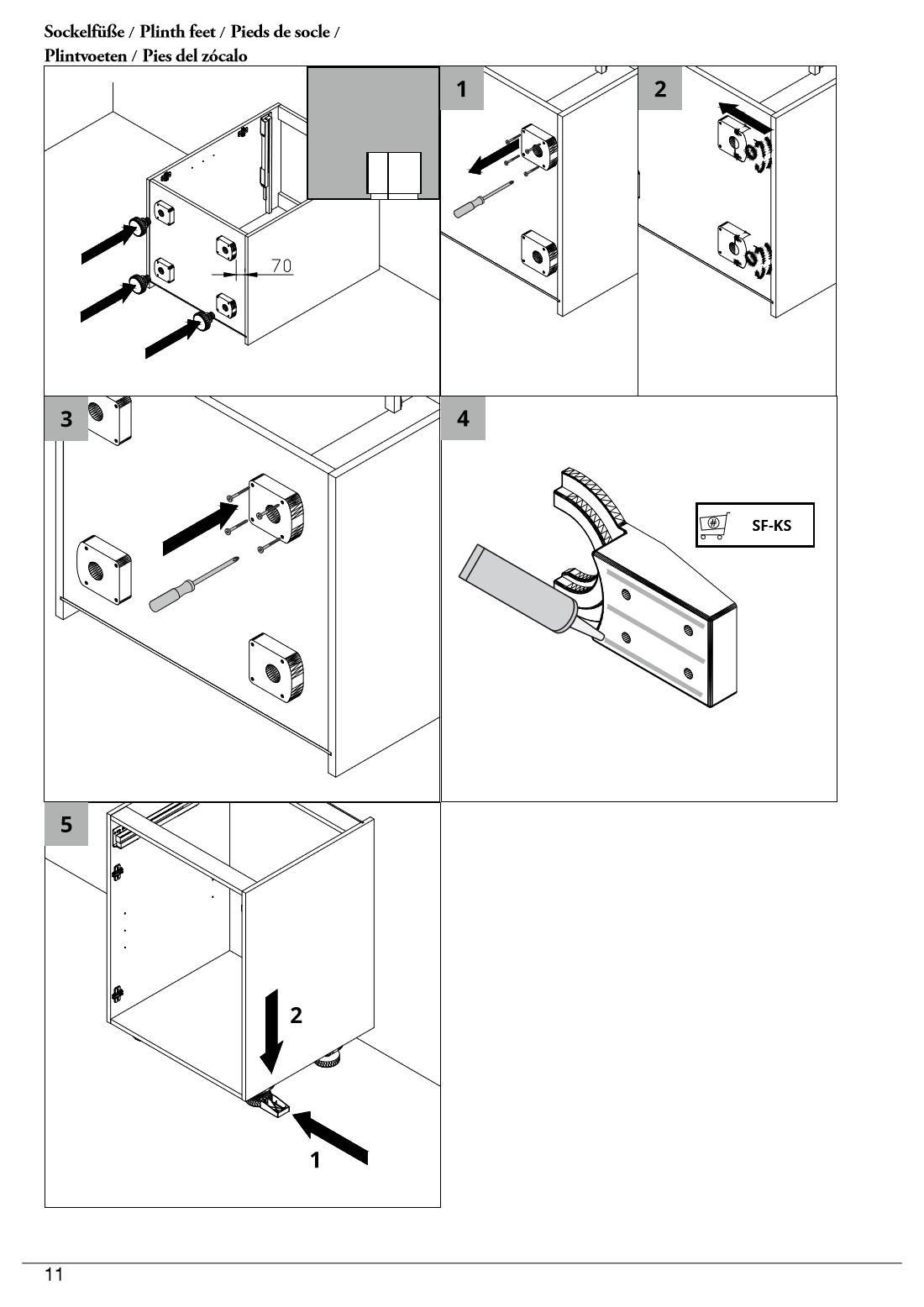

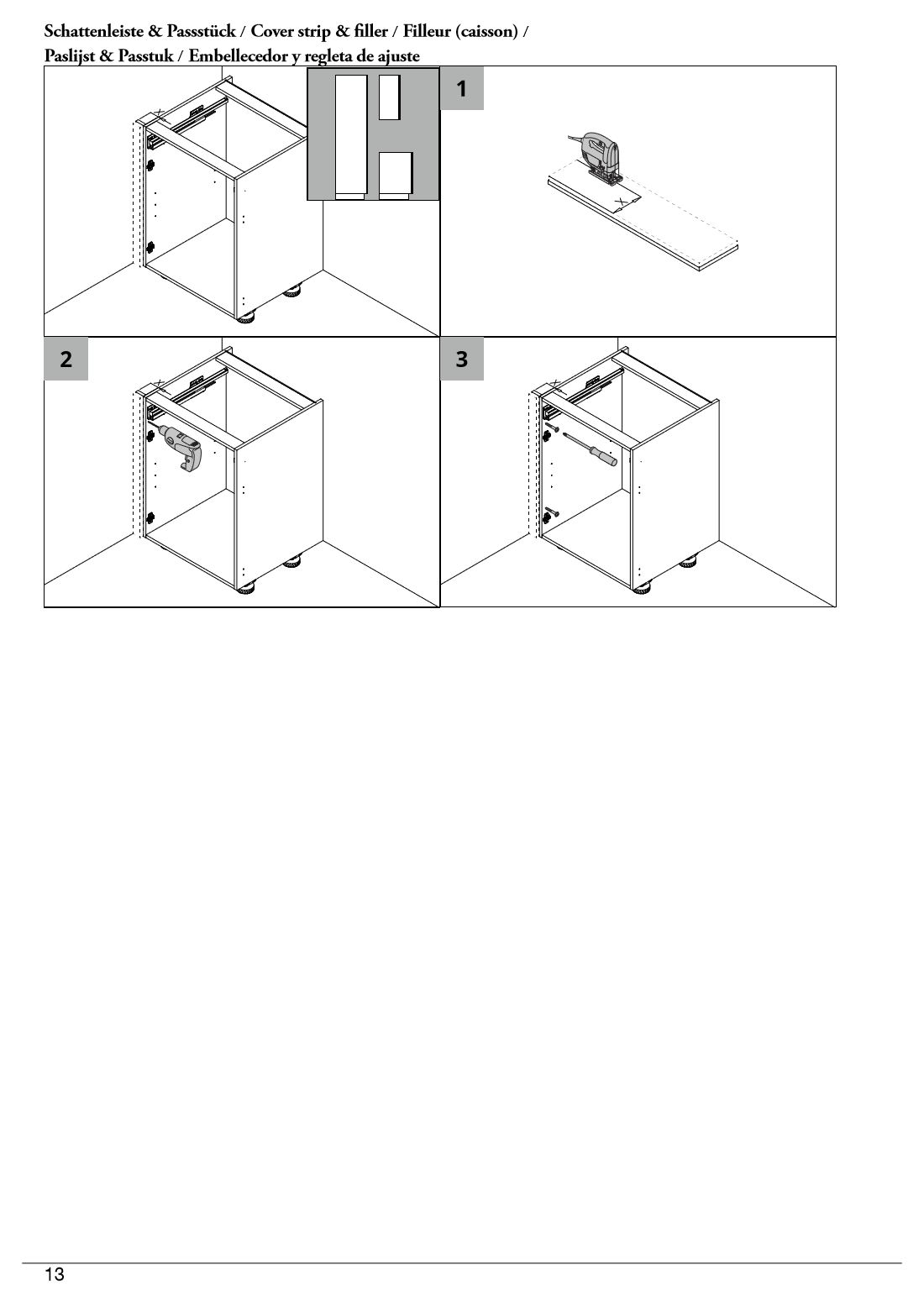

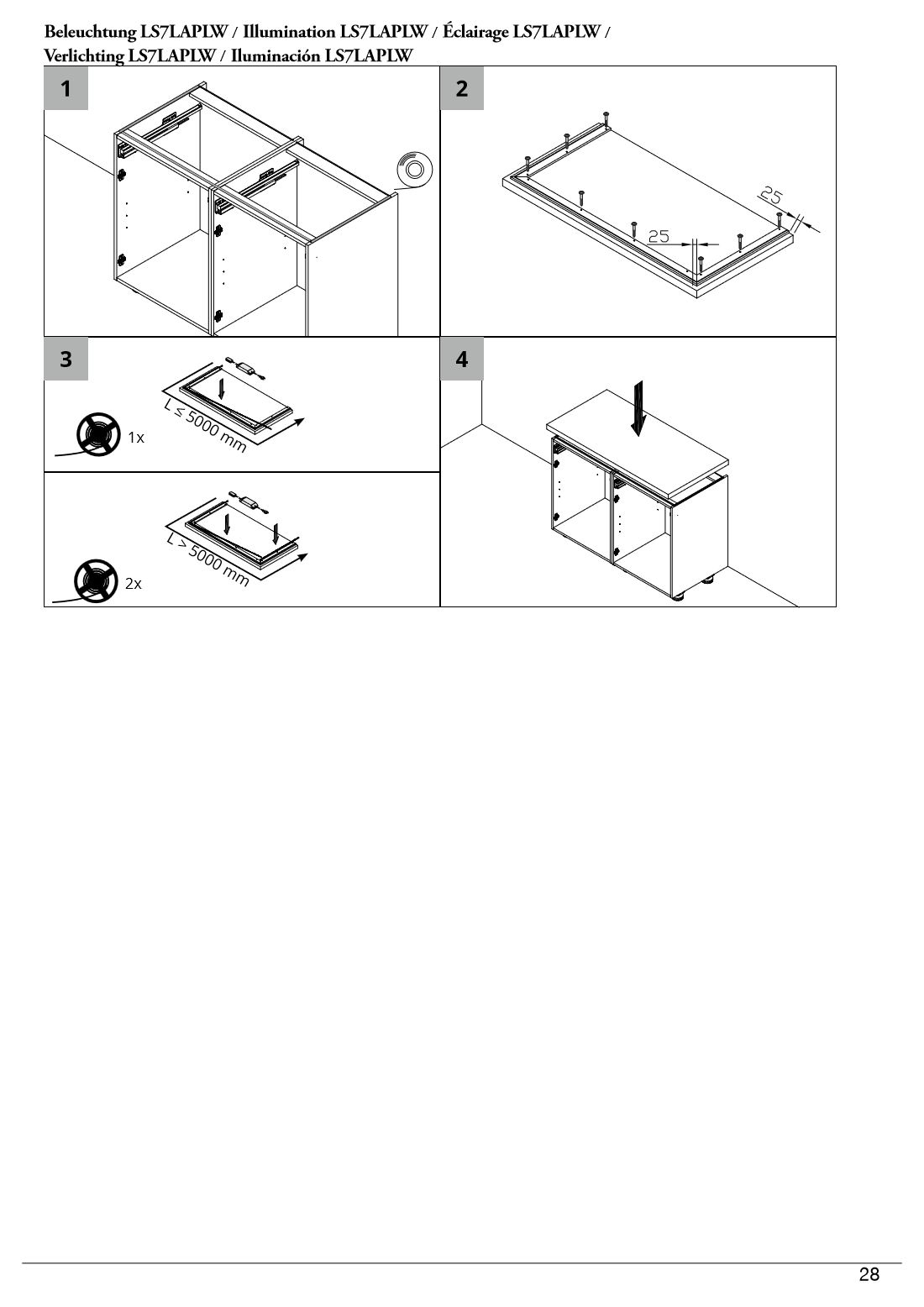

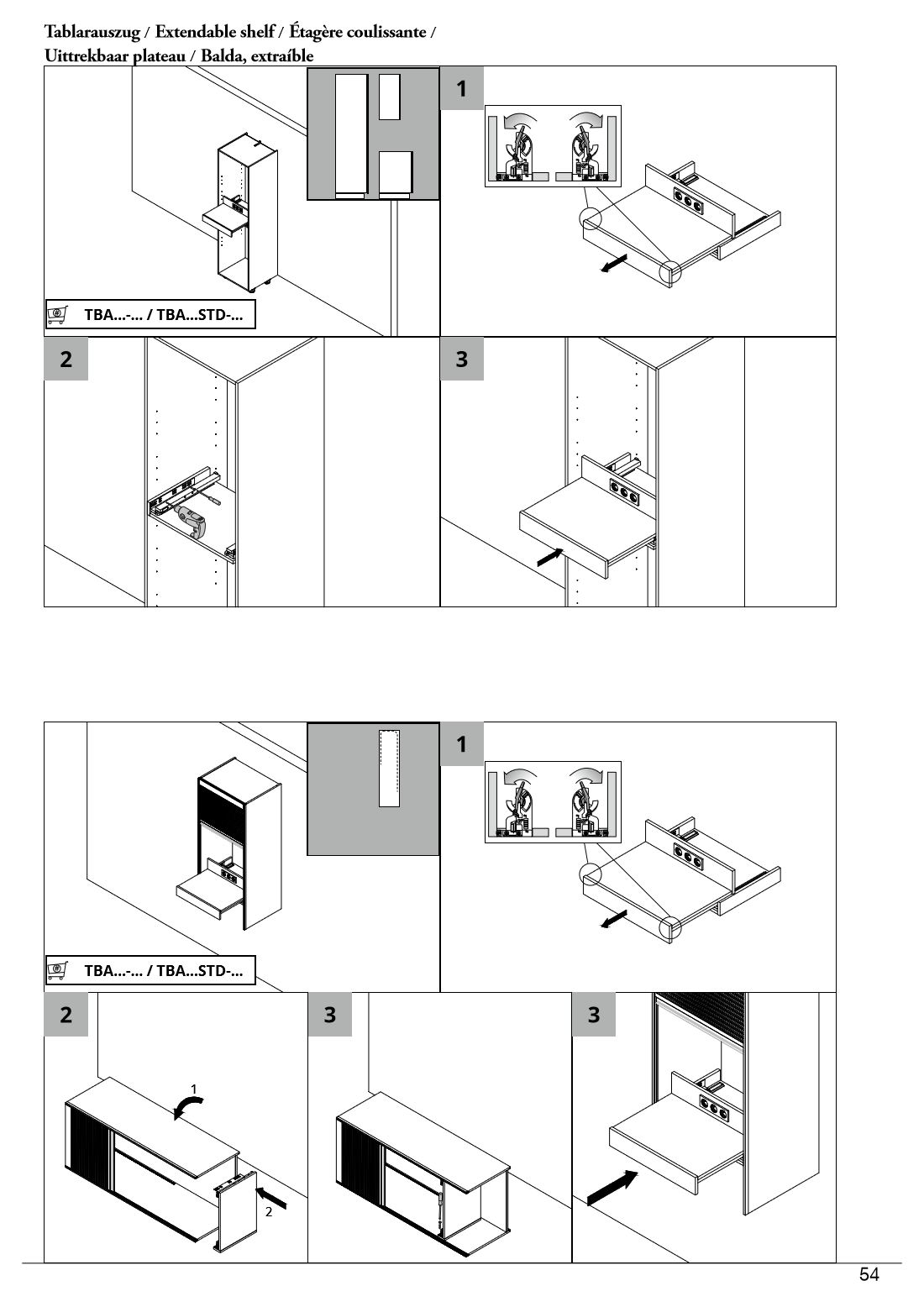

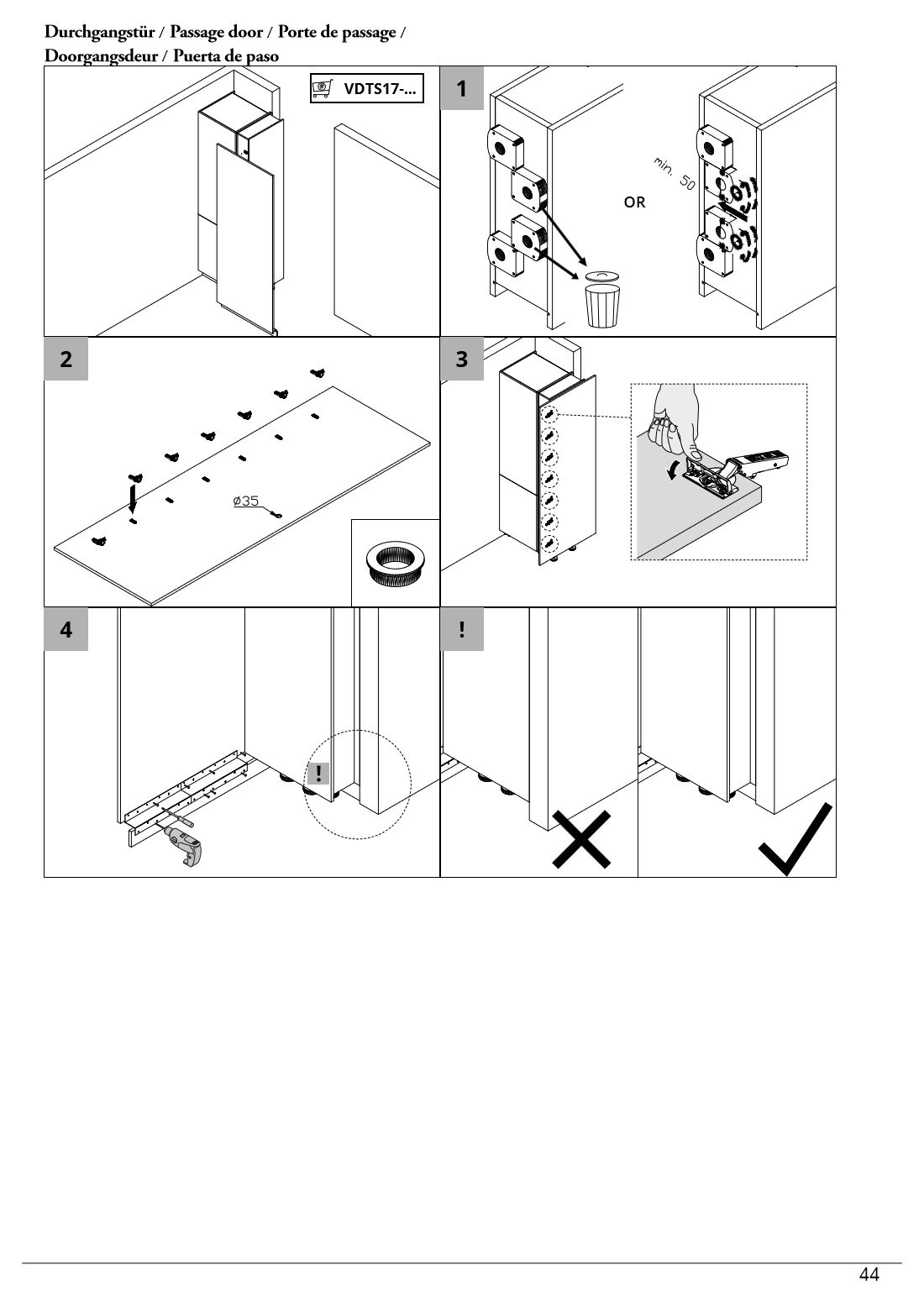

Postup montáže krok za krokem

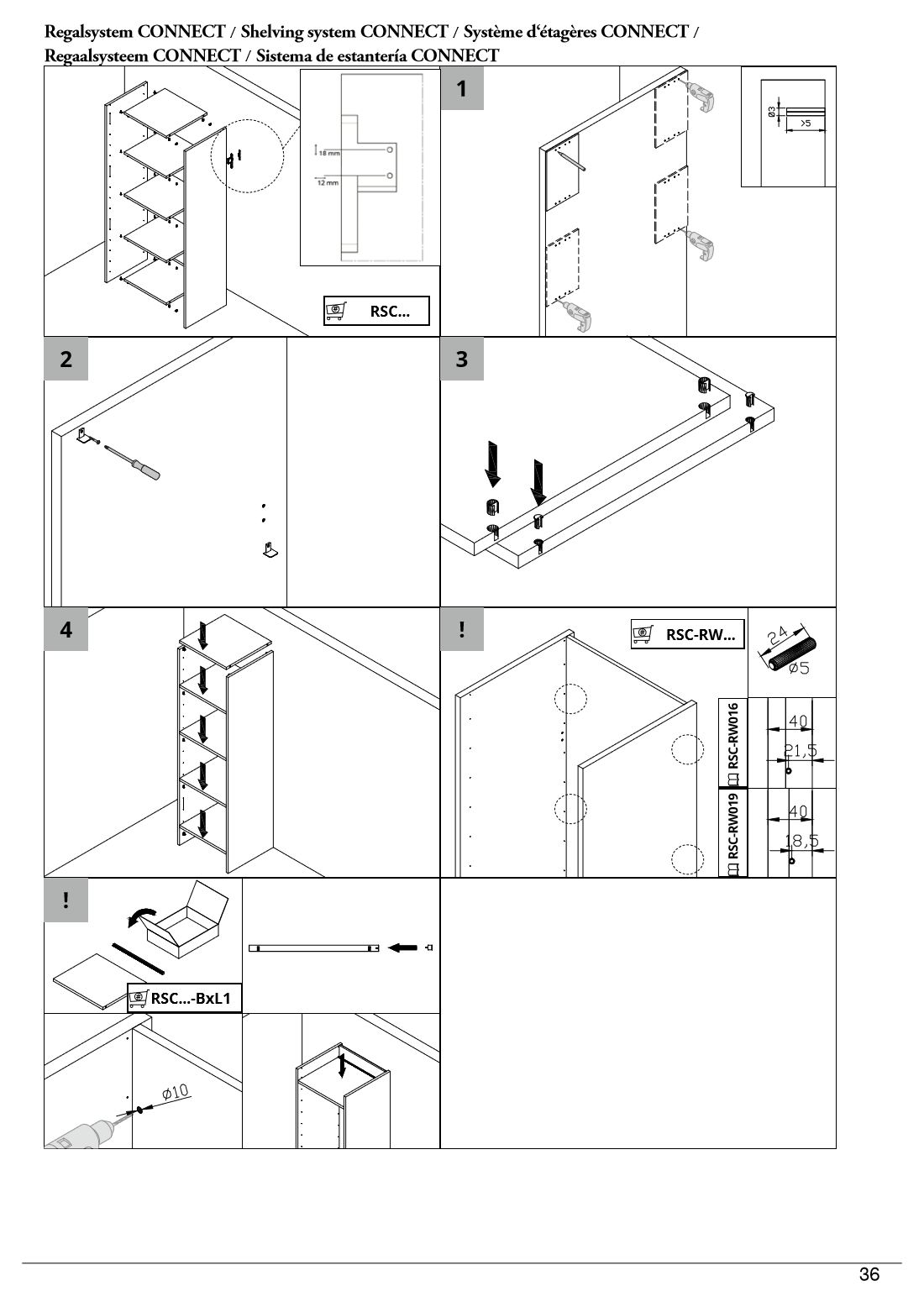

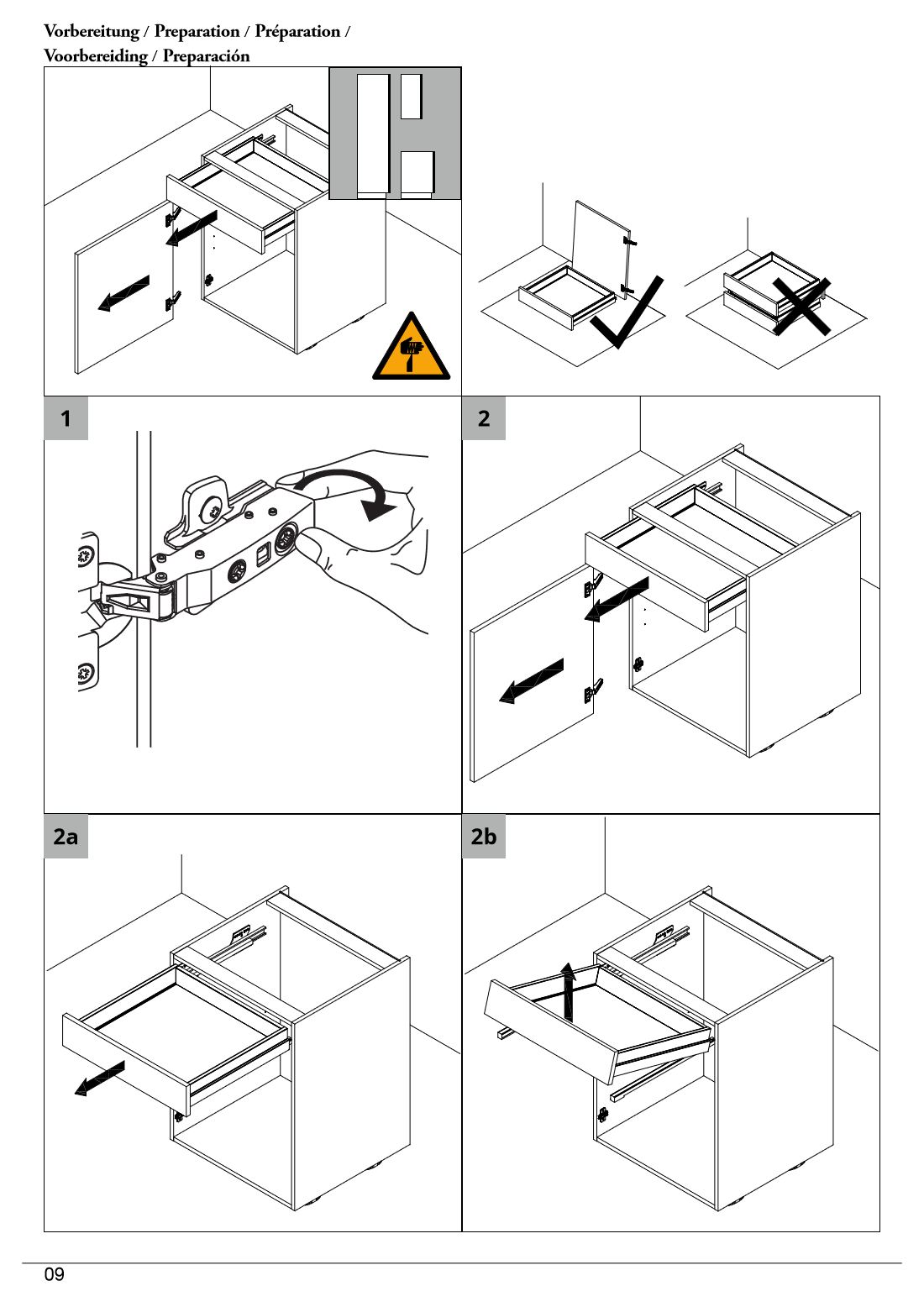

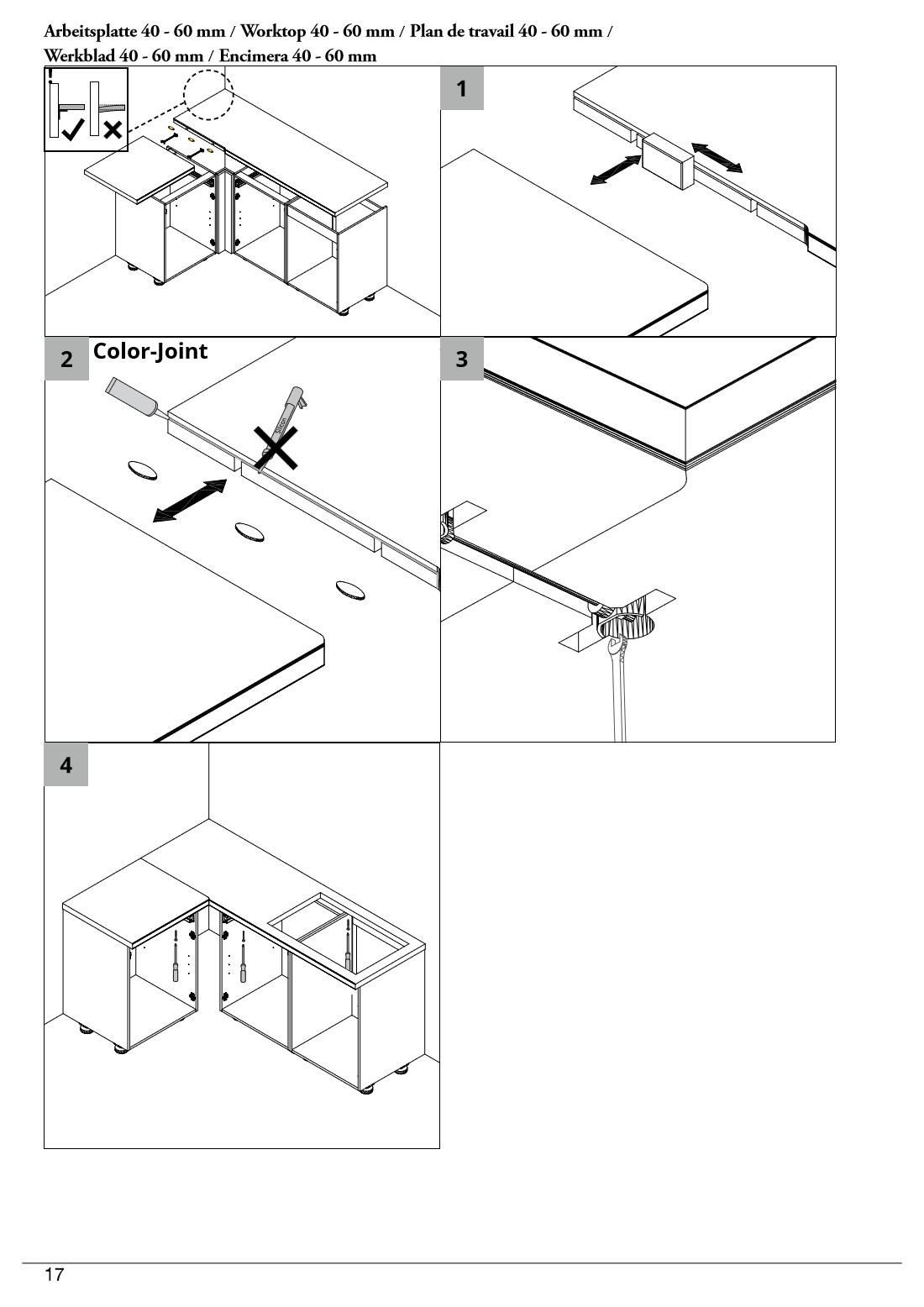

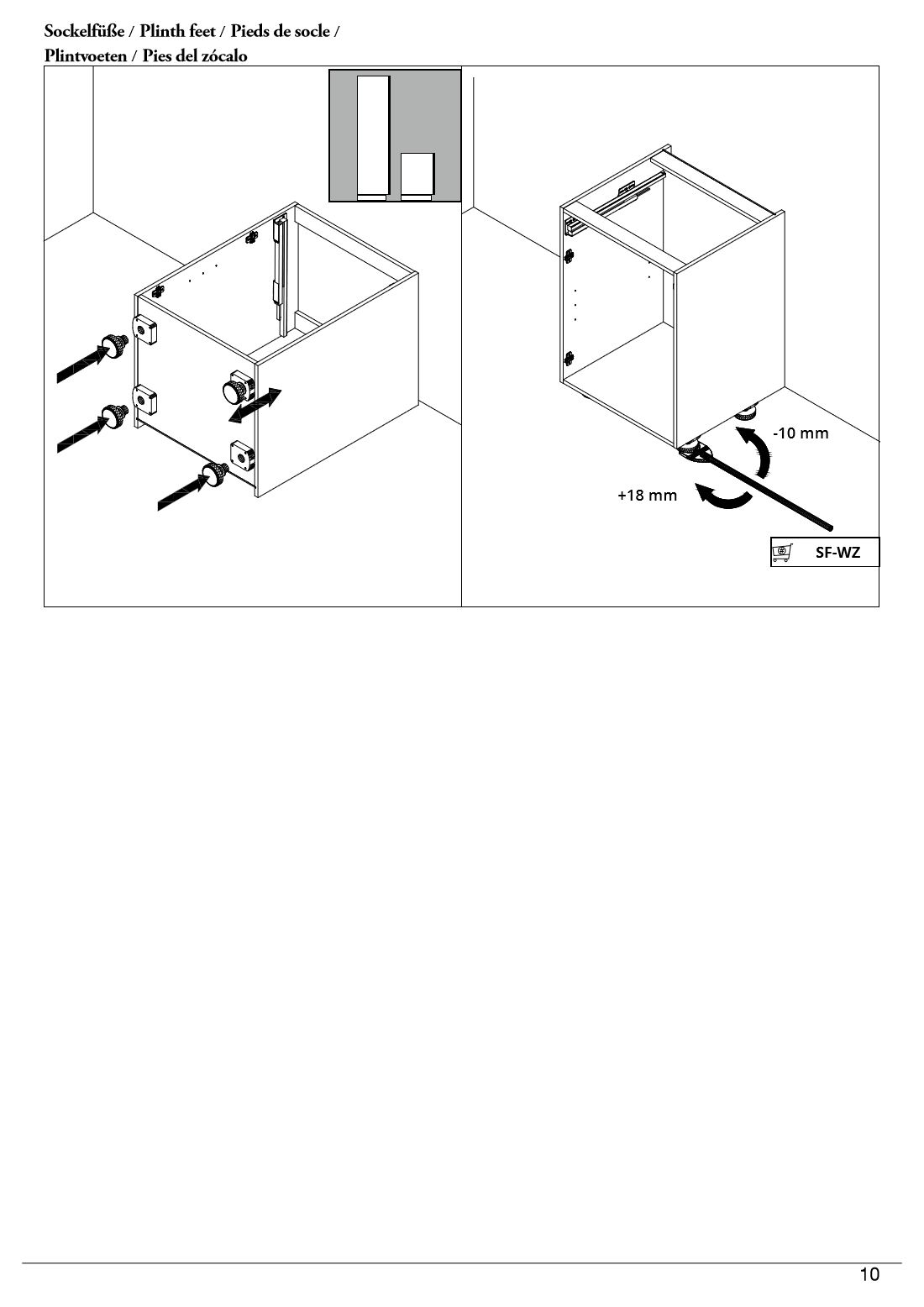

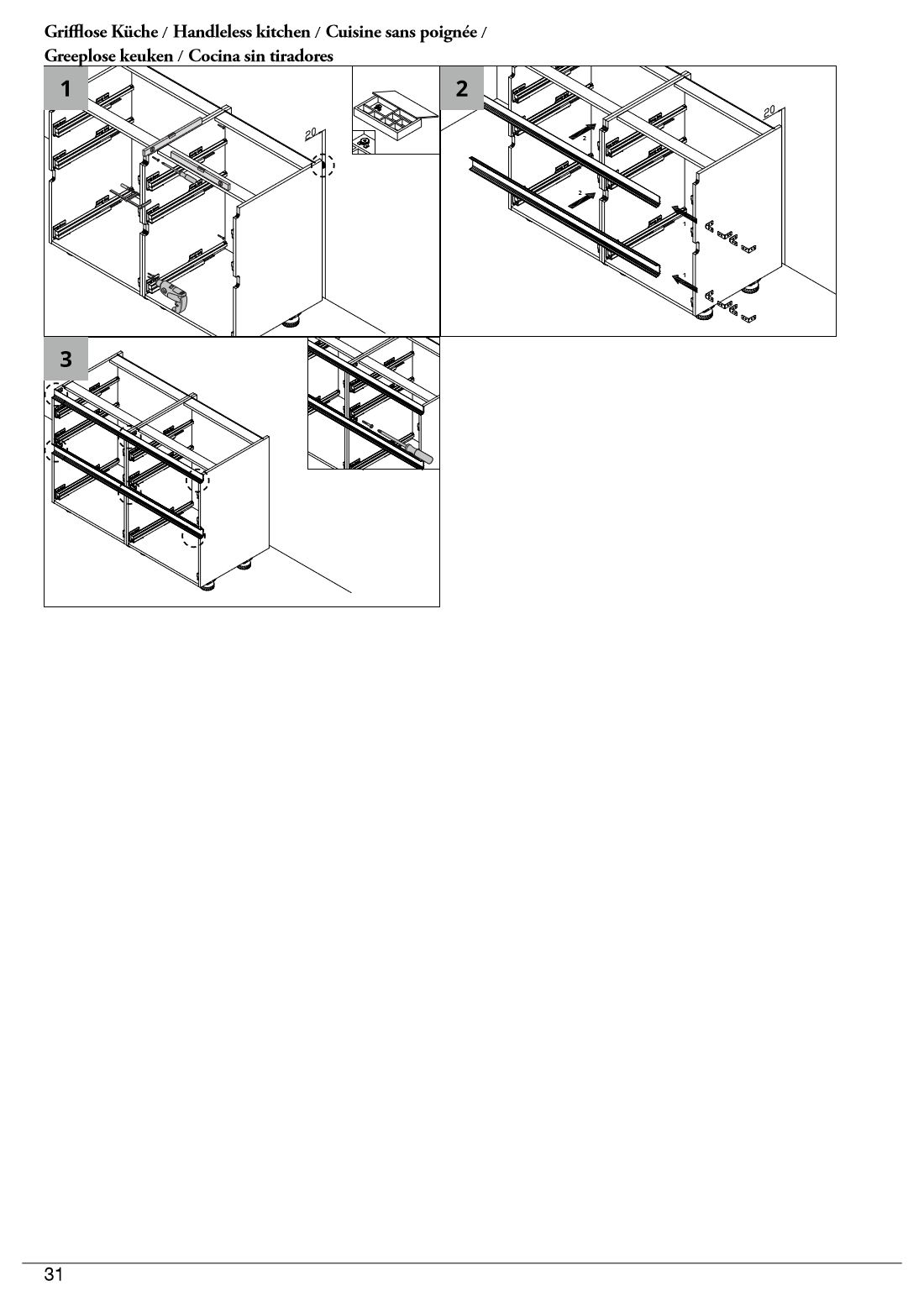

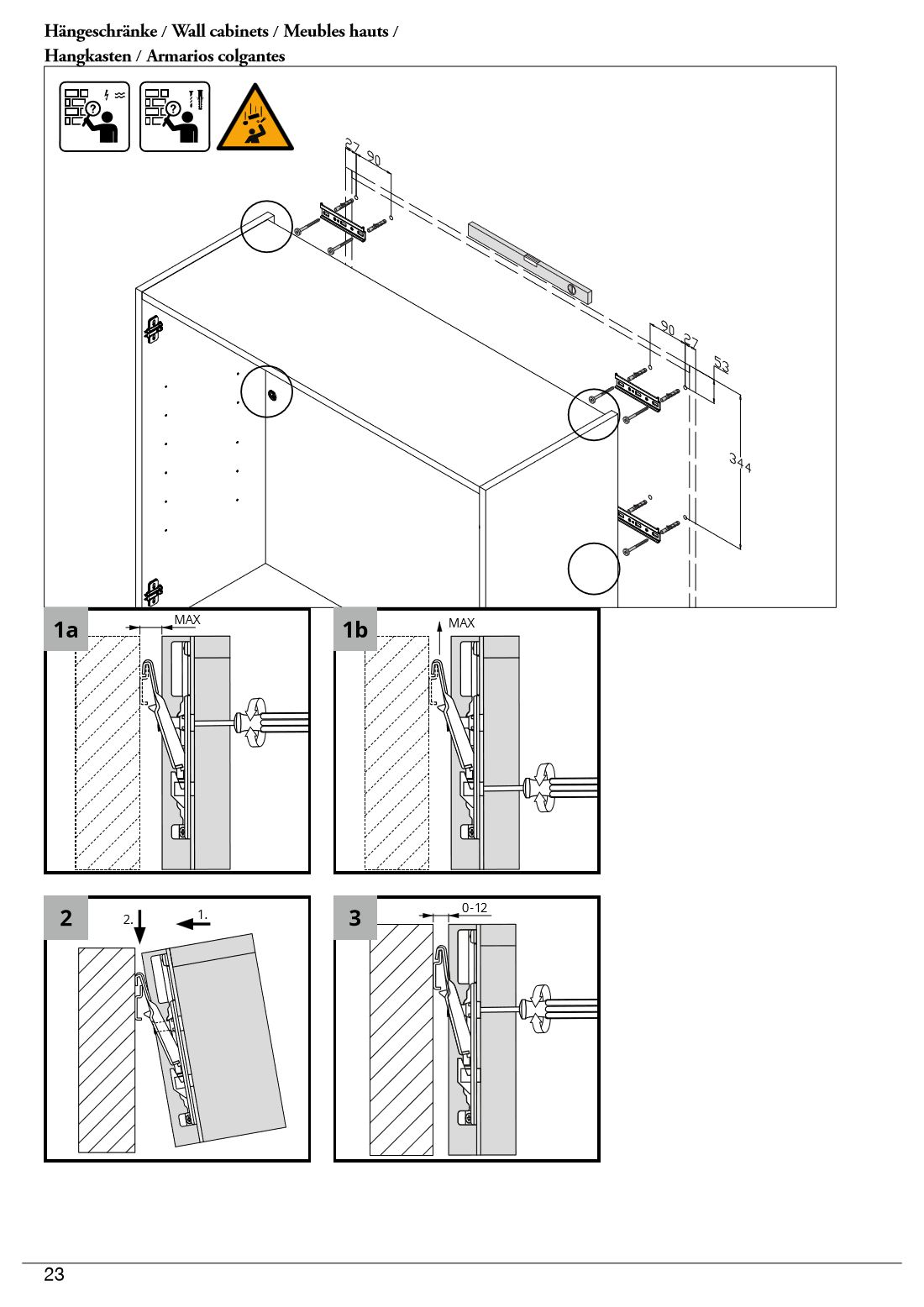

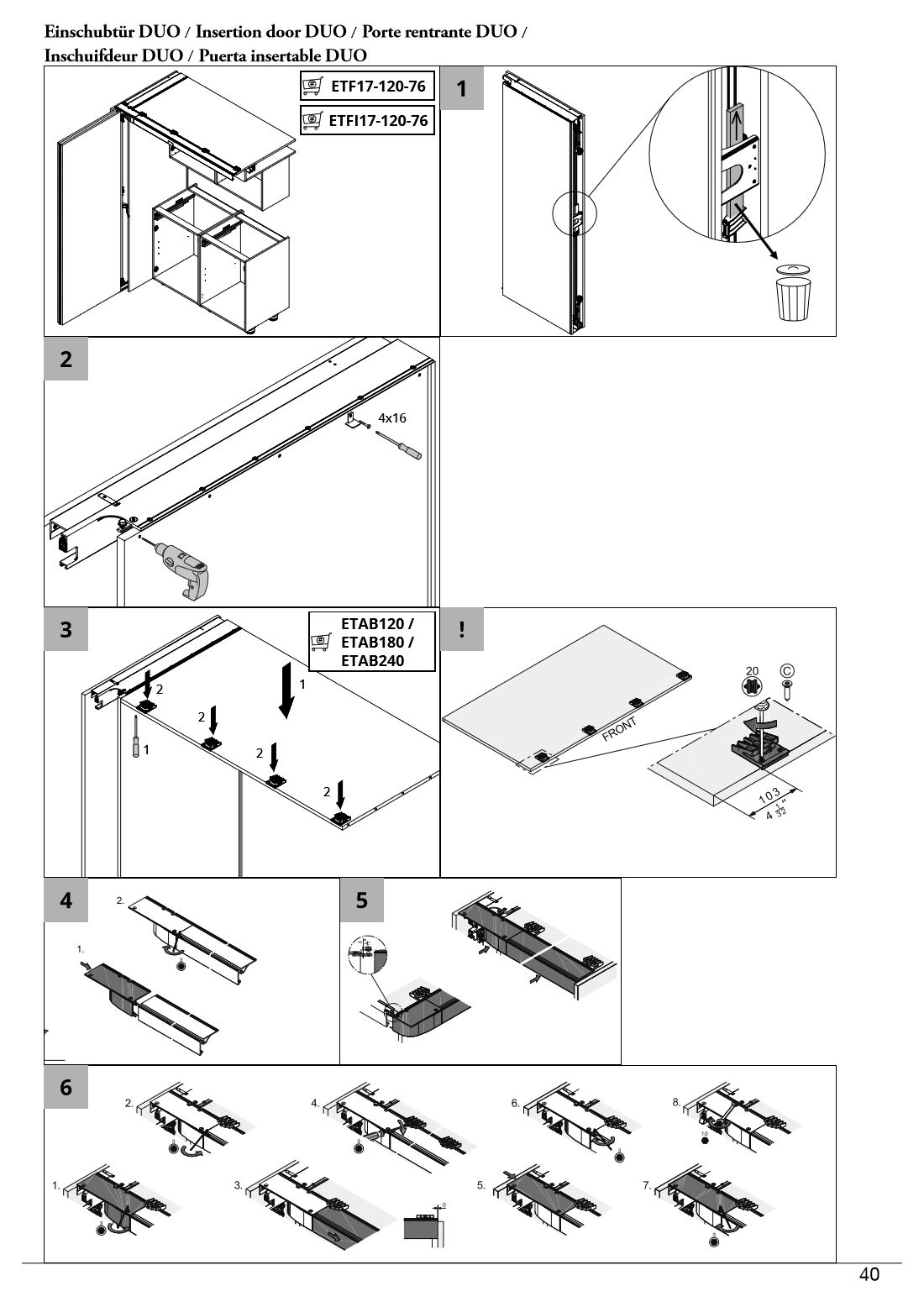

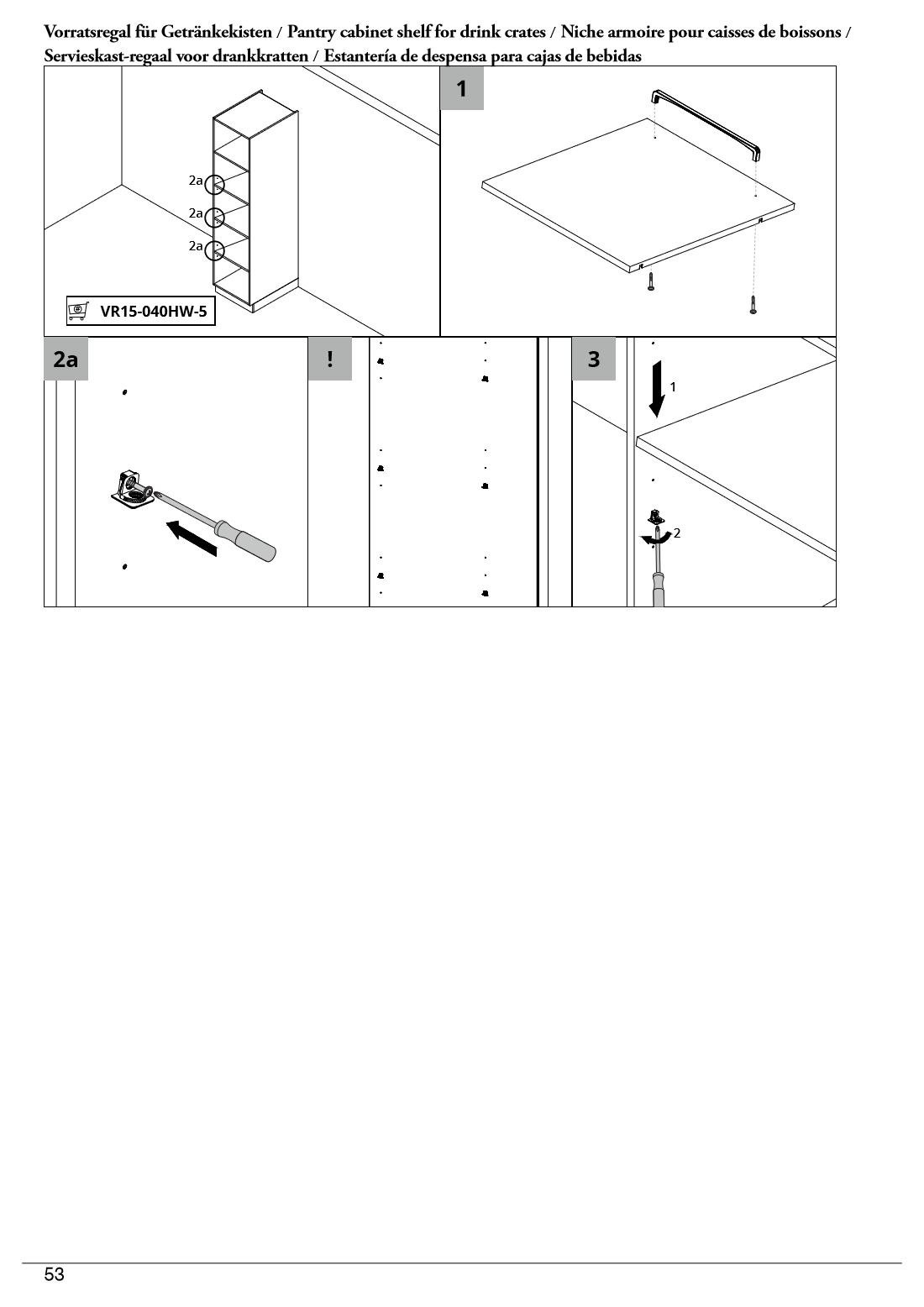

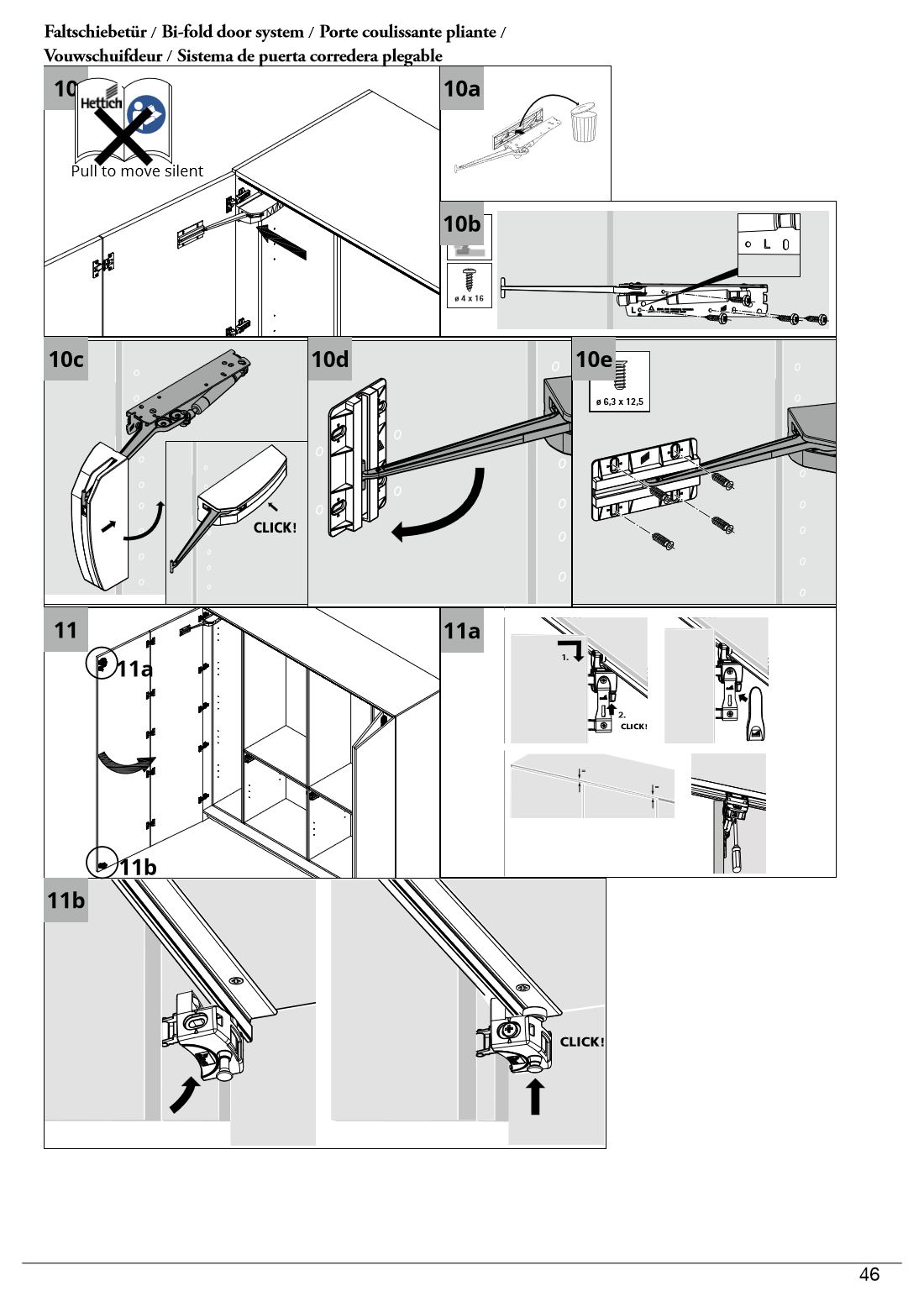

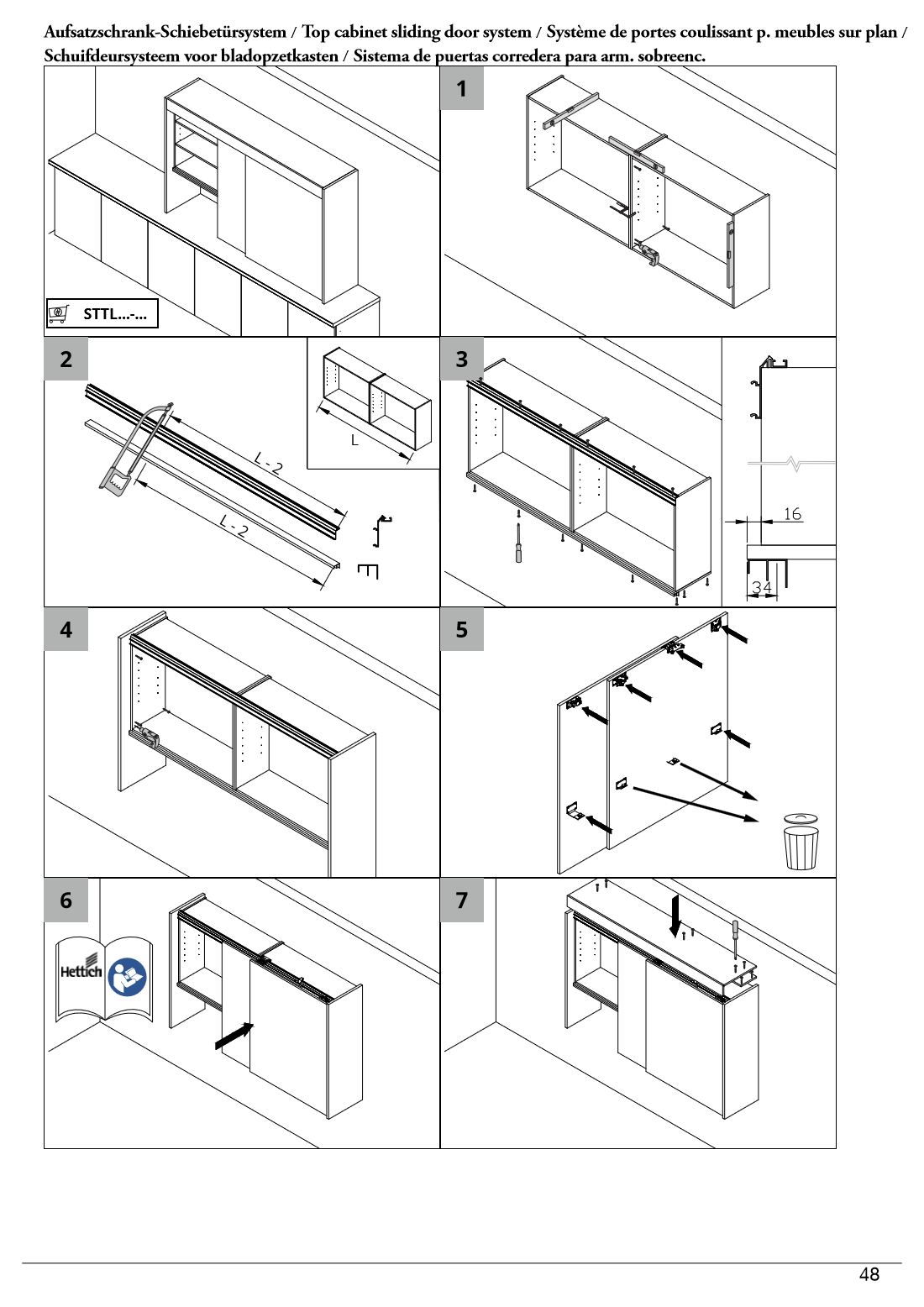

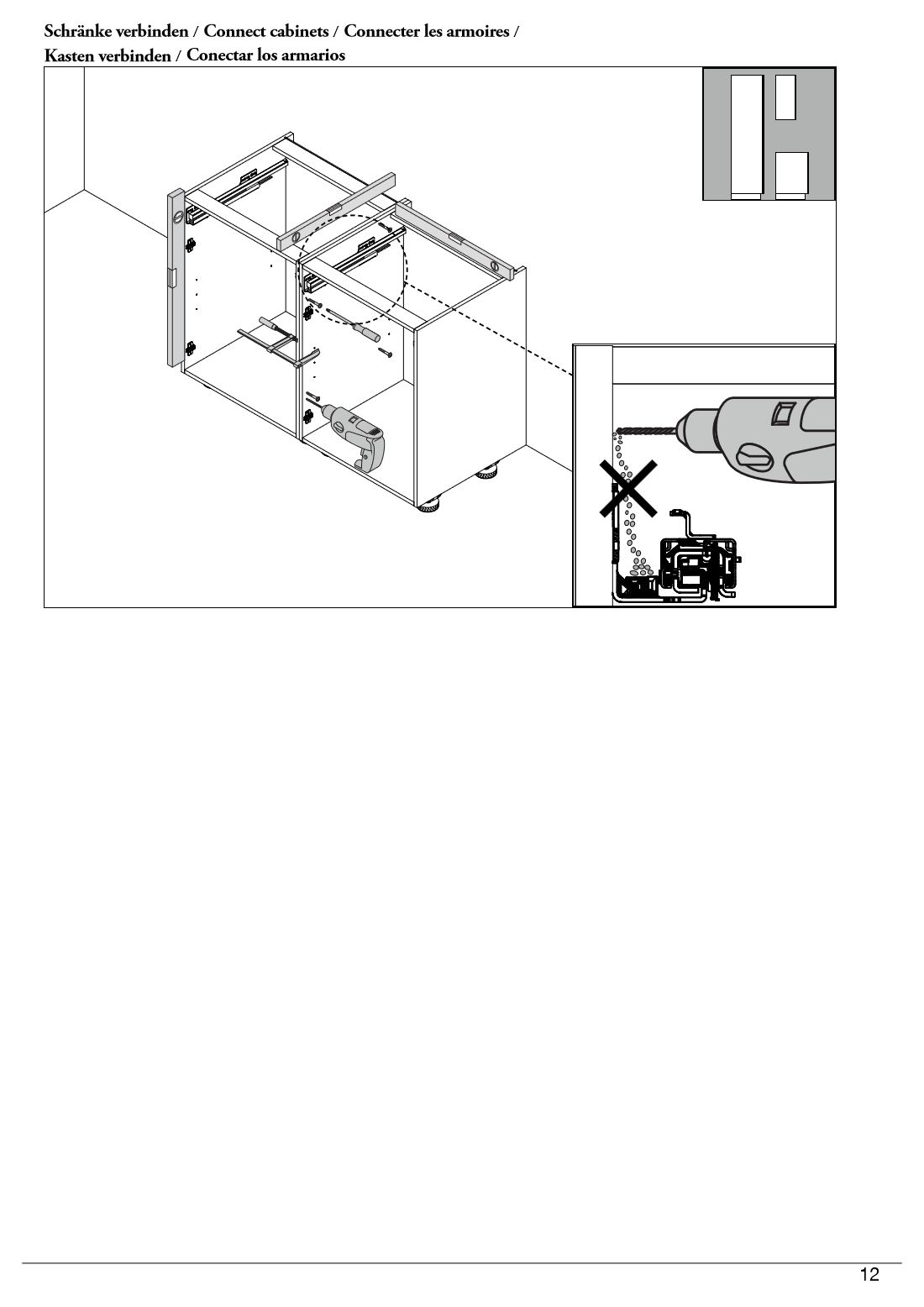

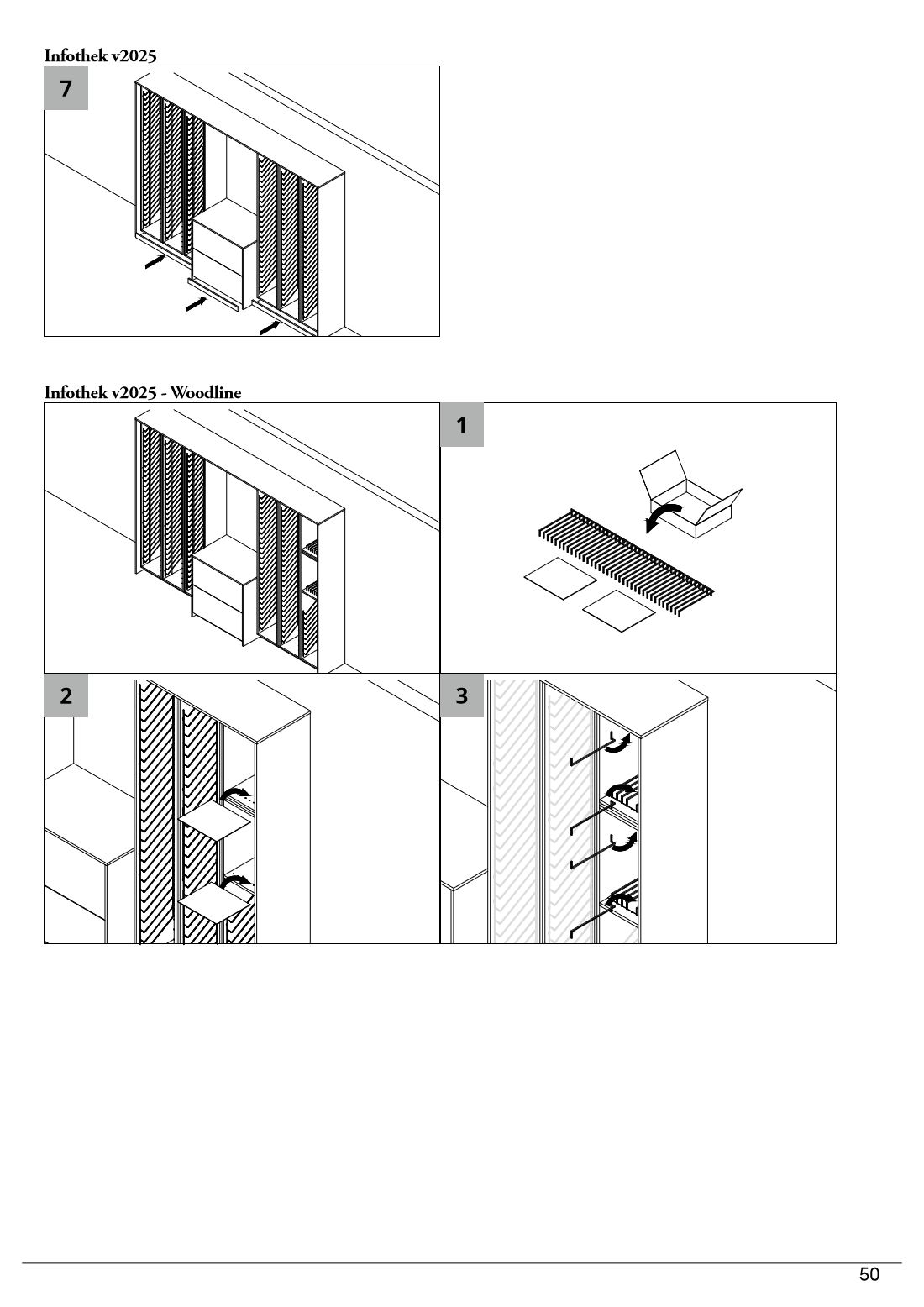

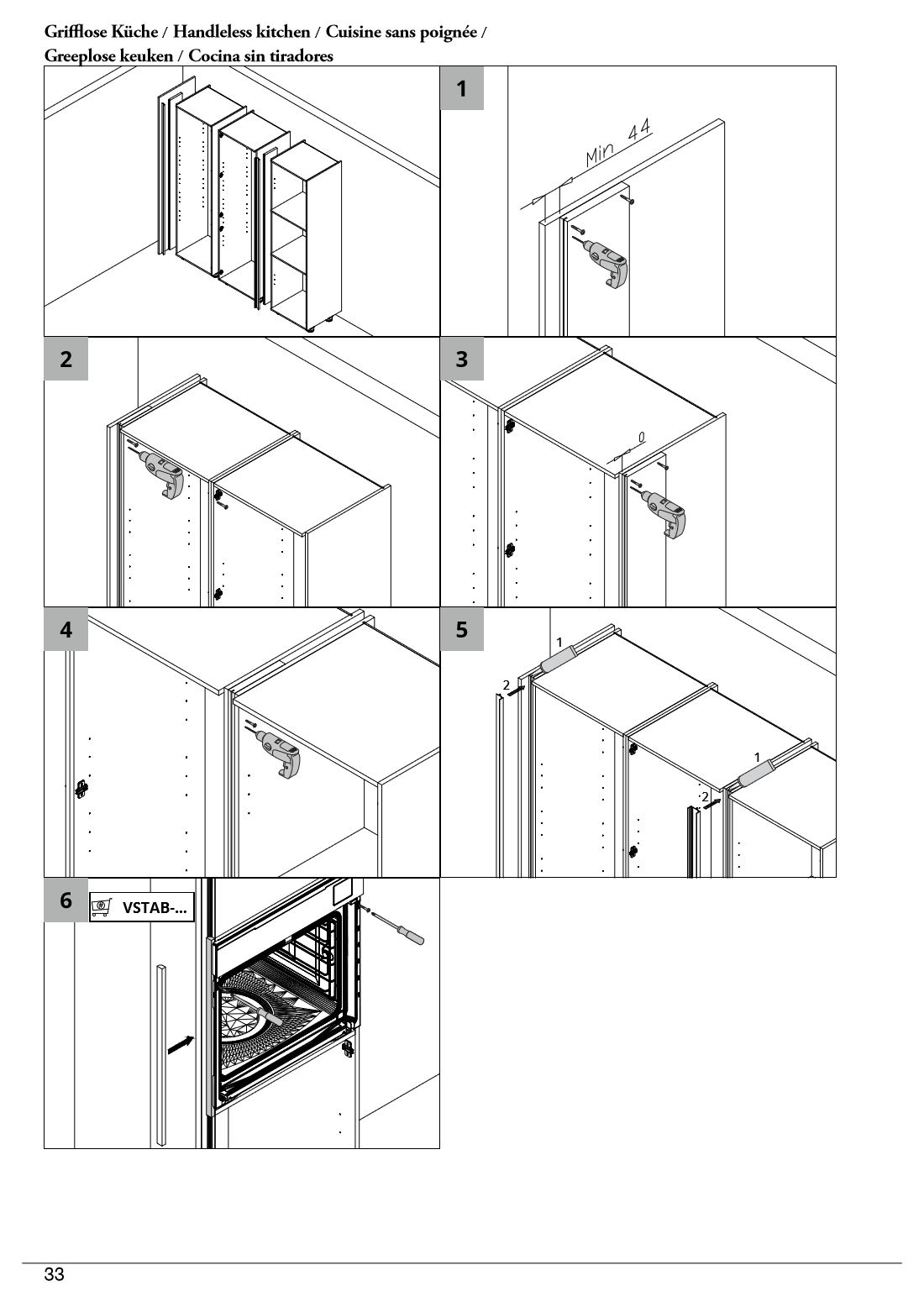

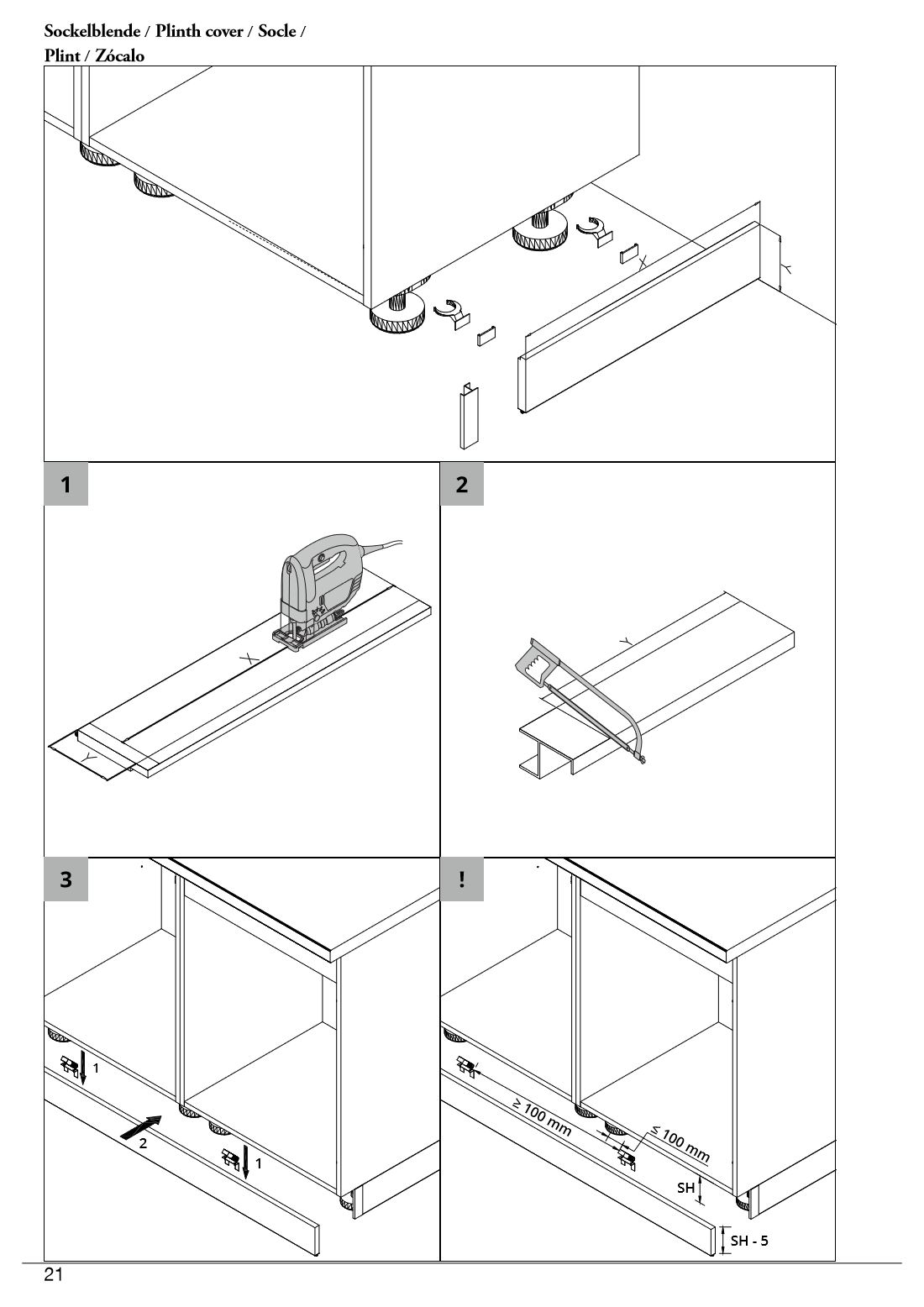

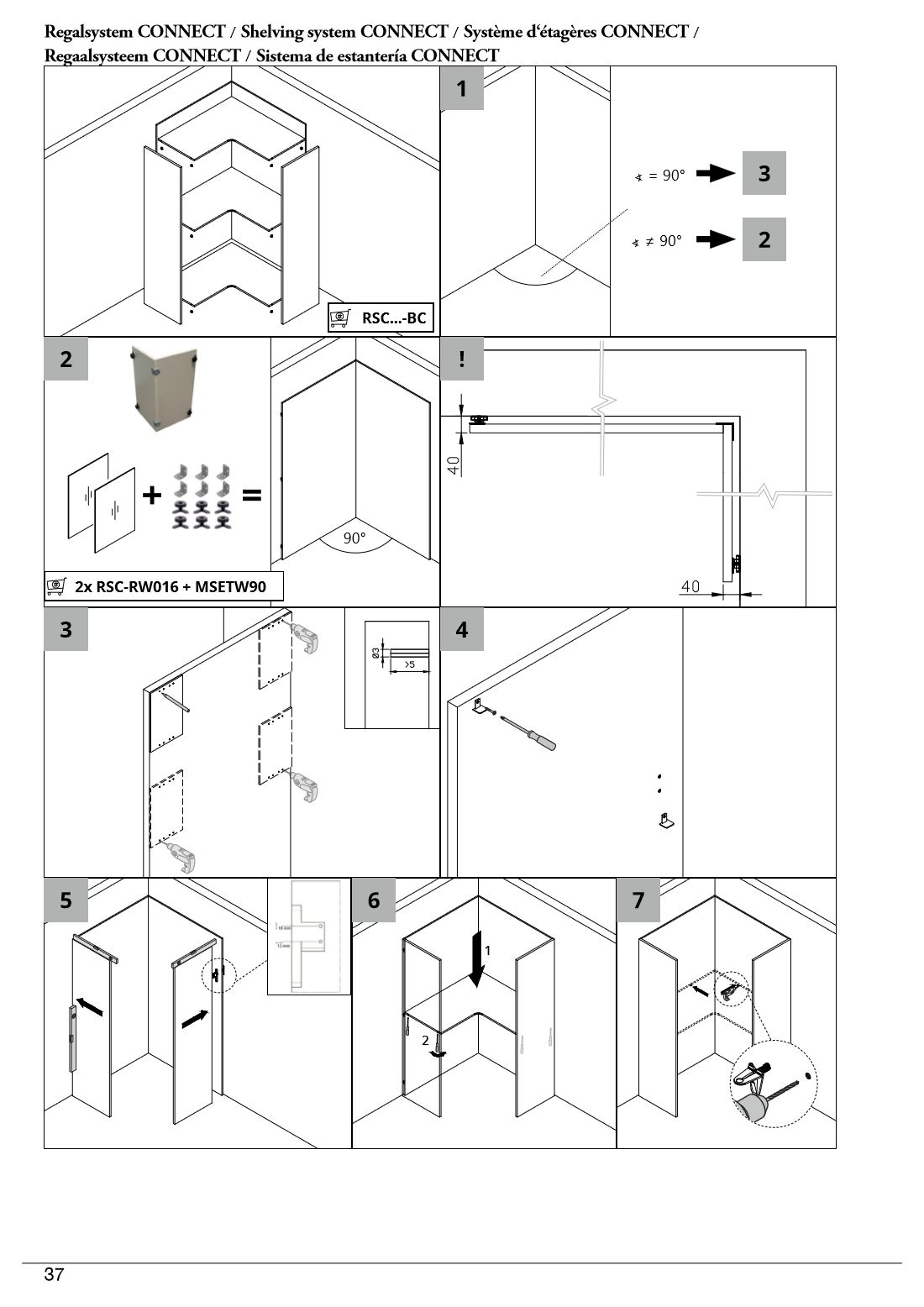

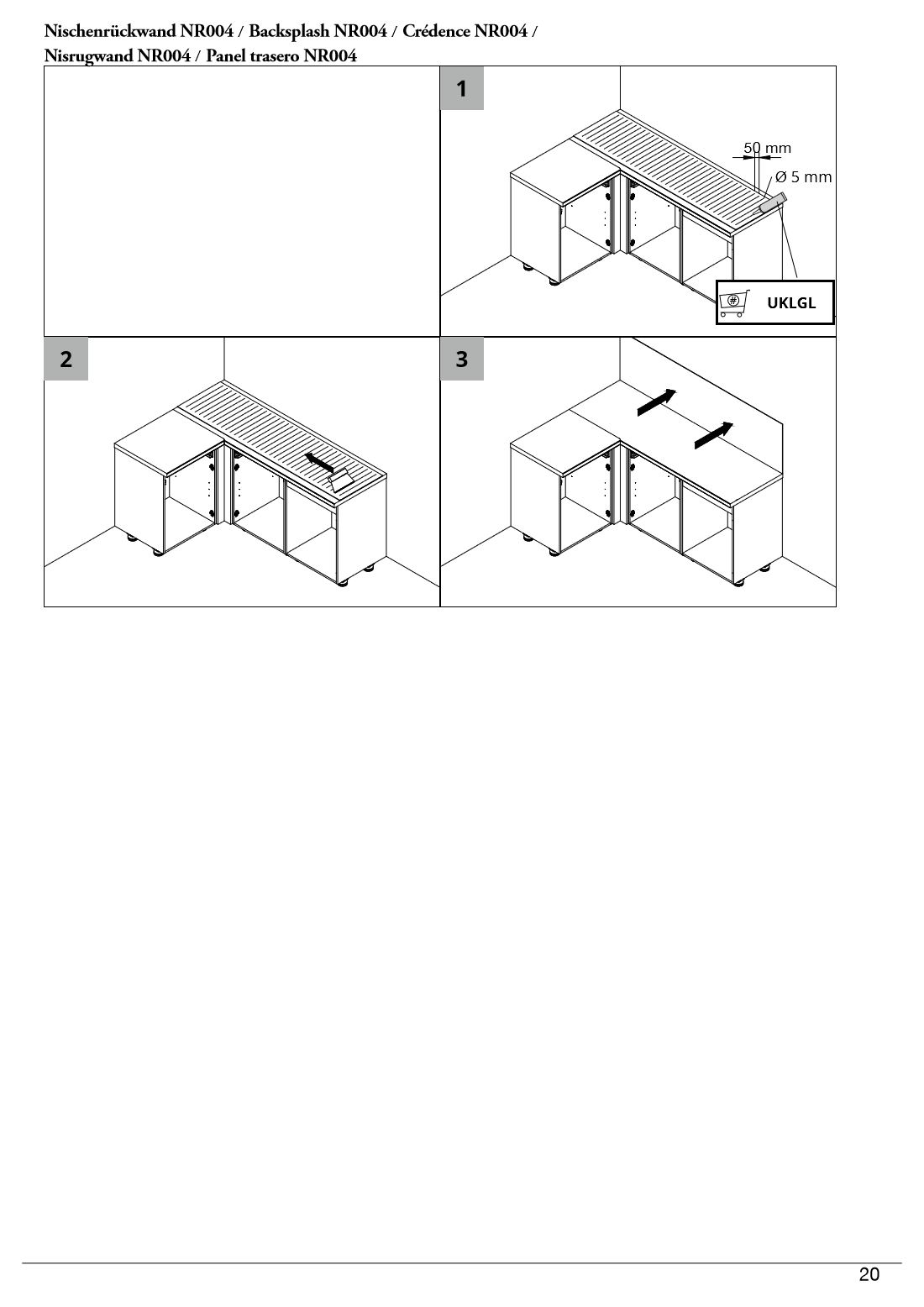

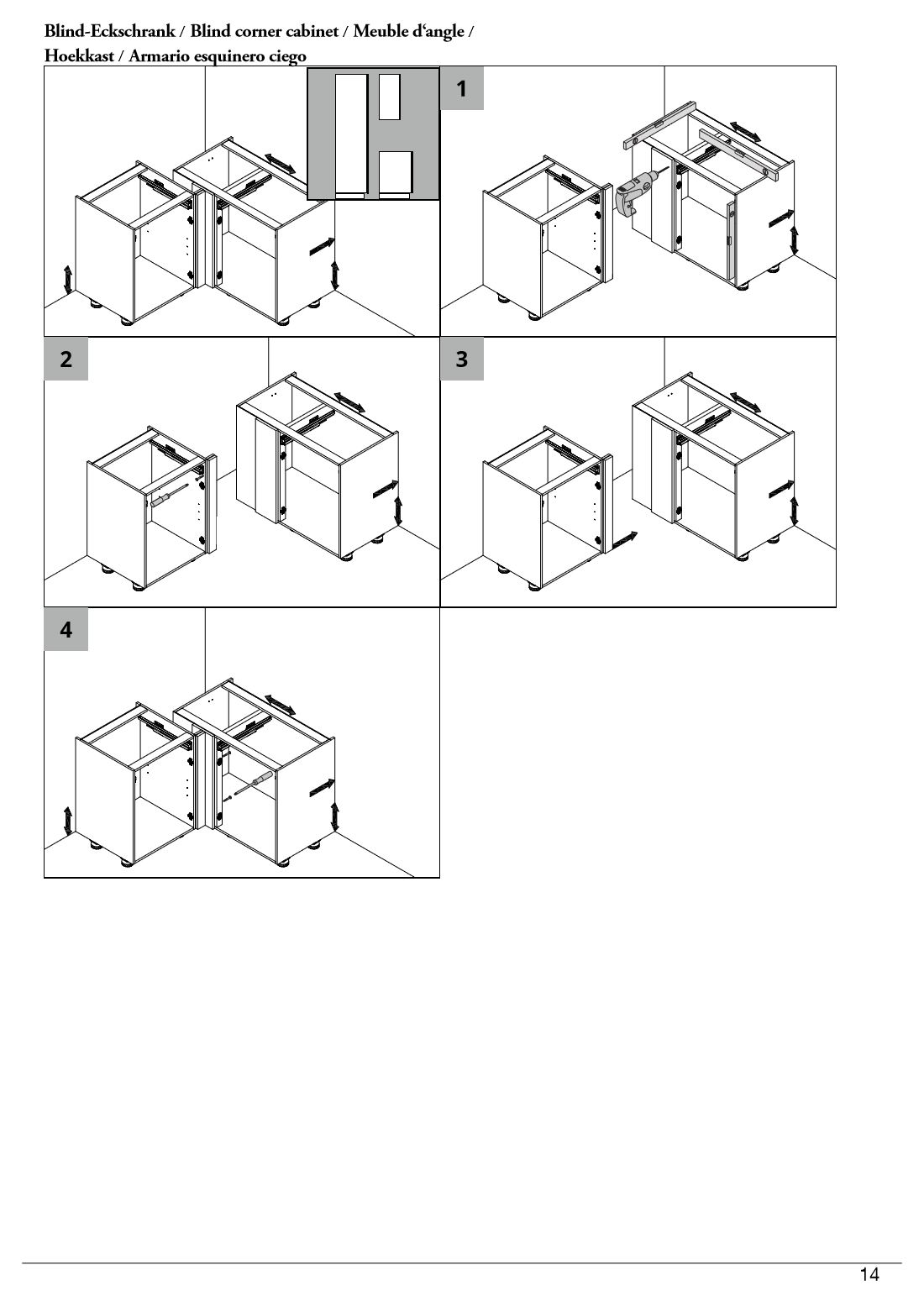

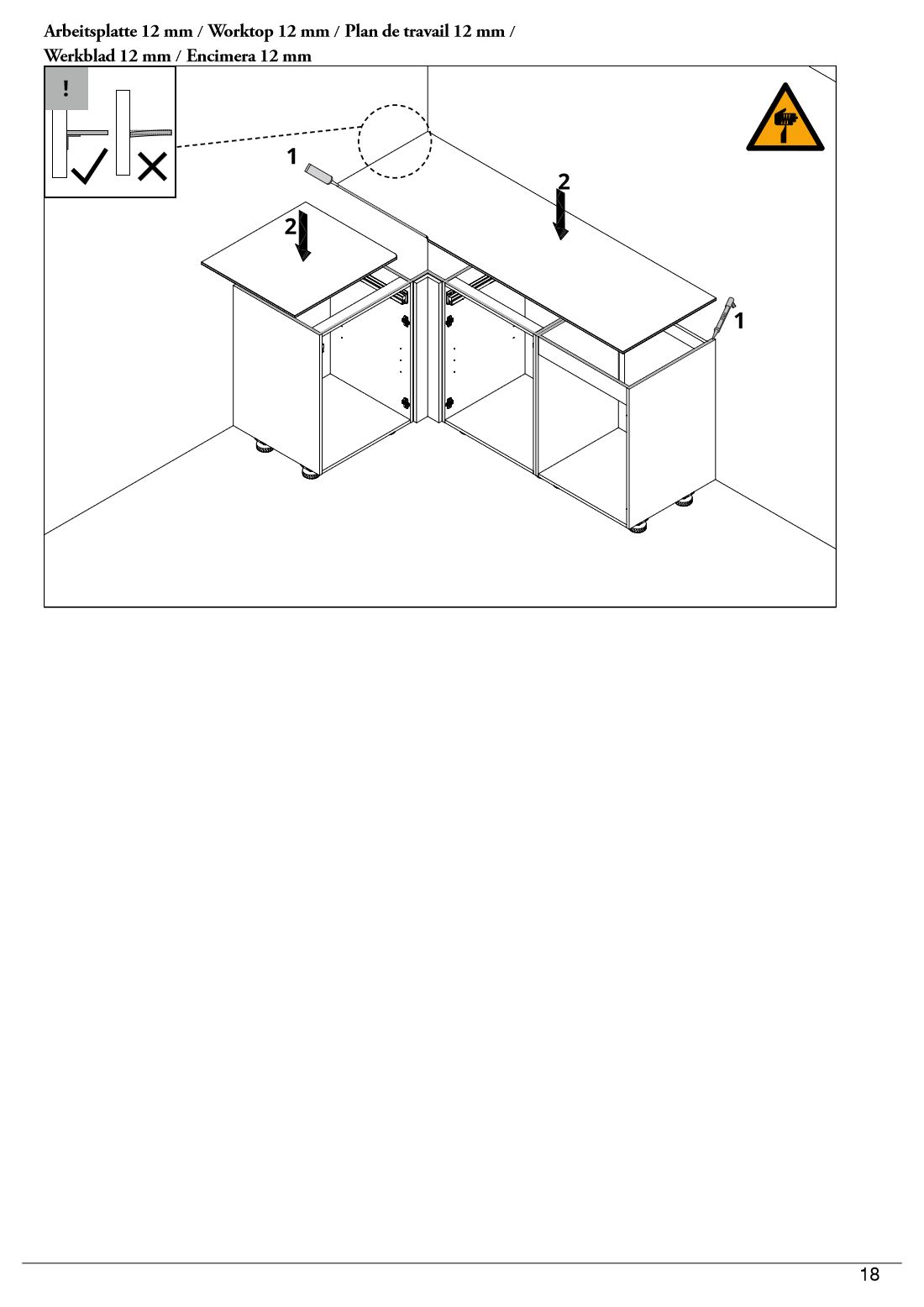

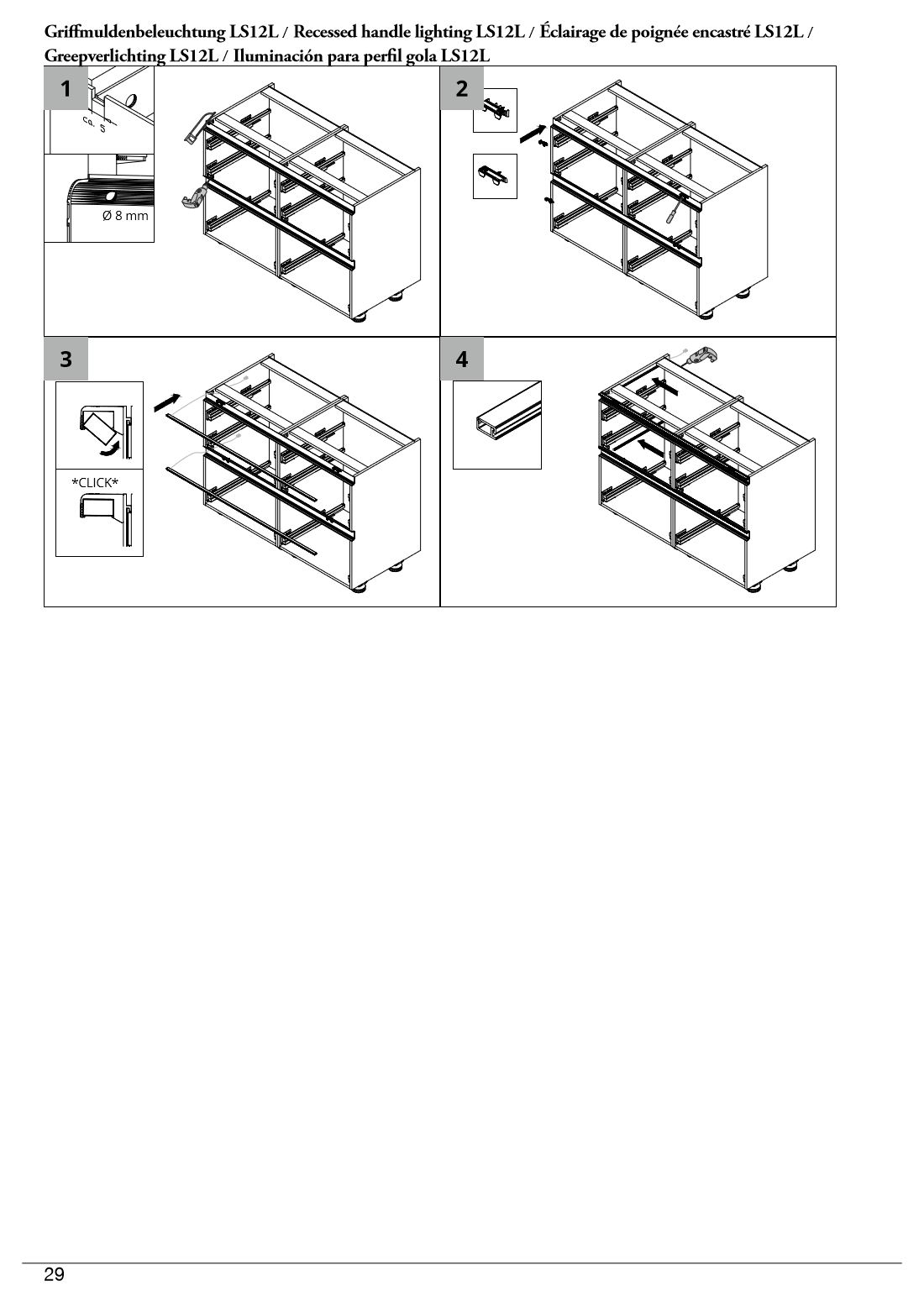

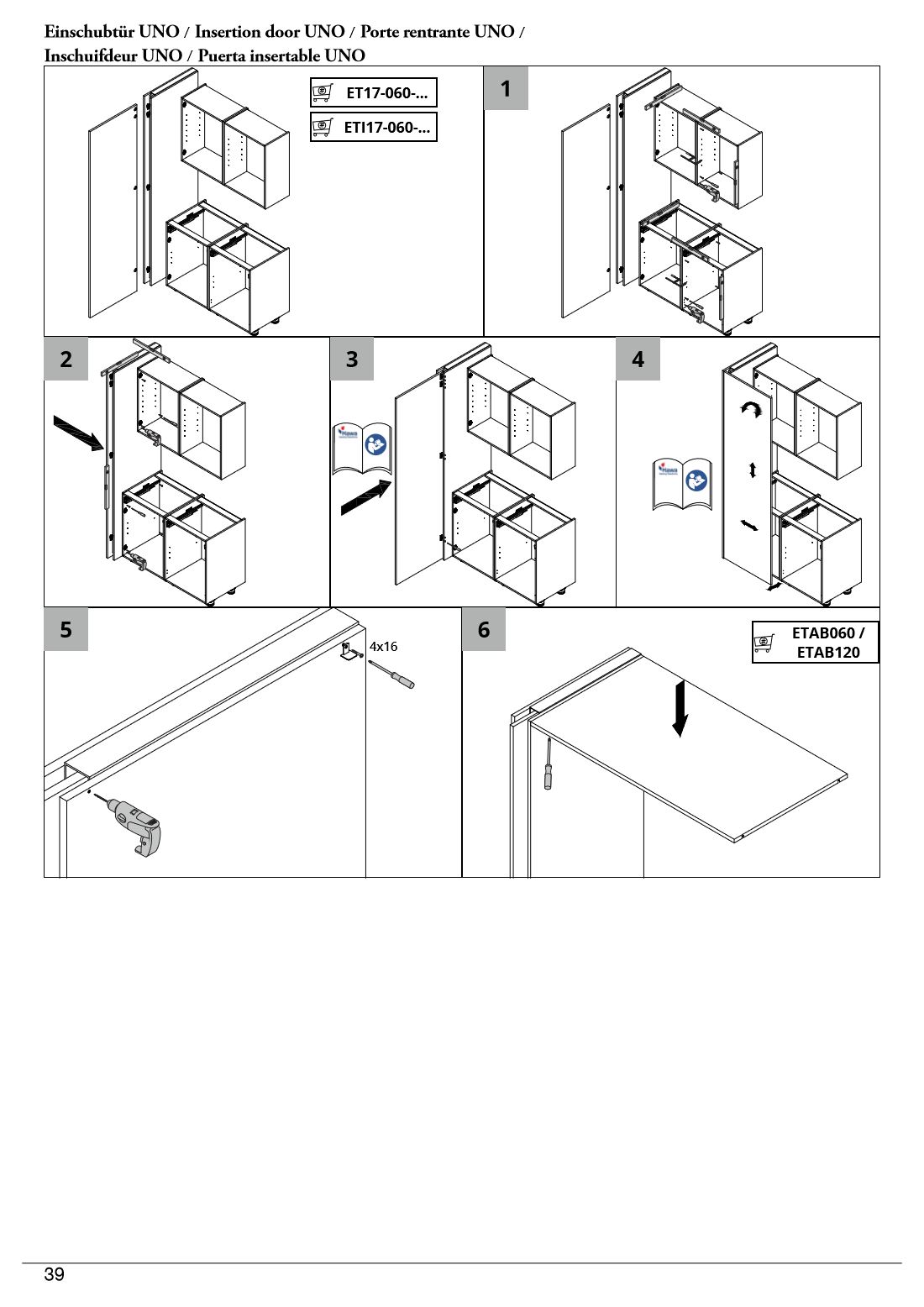

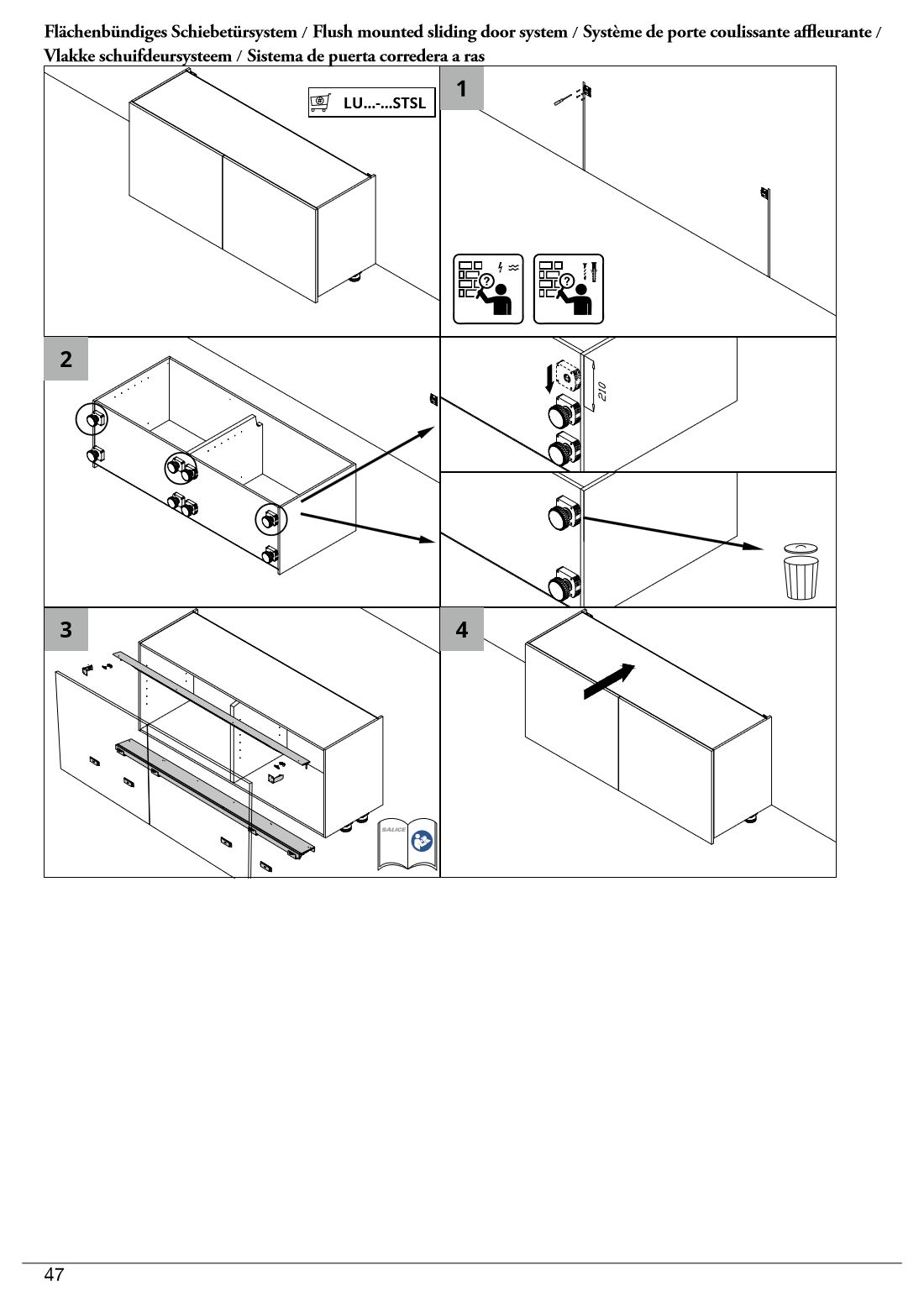

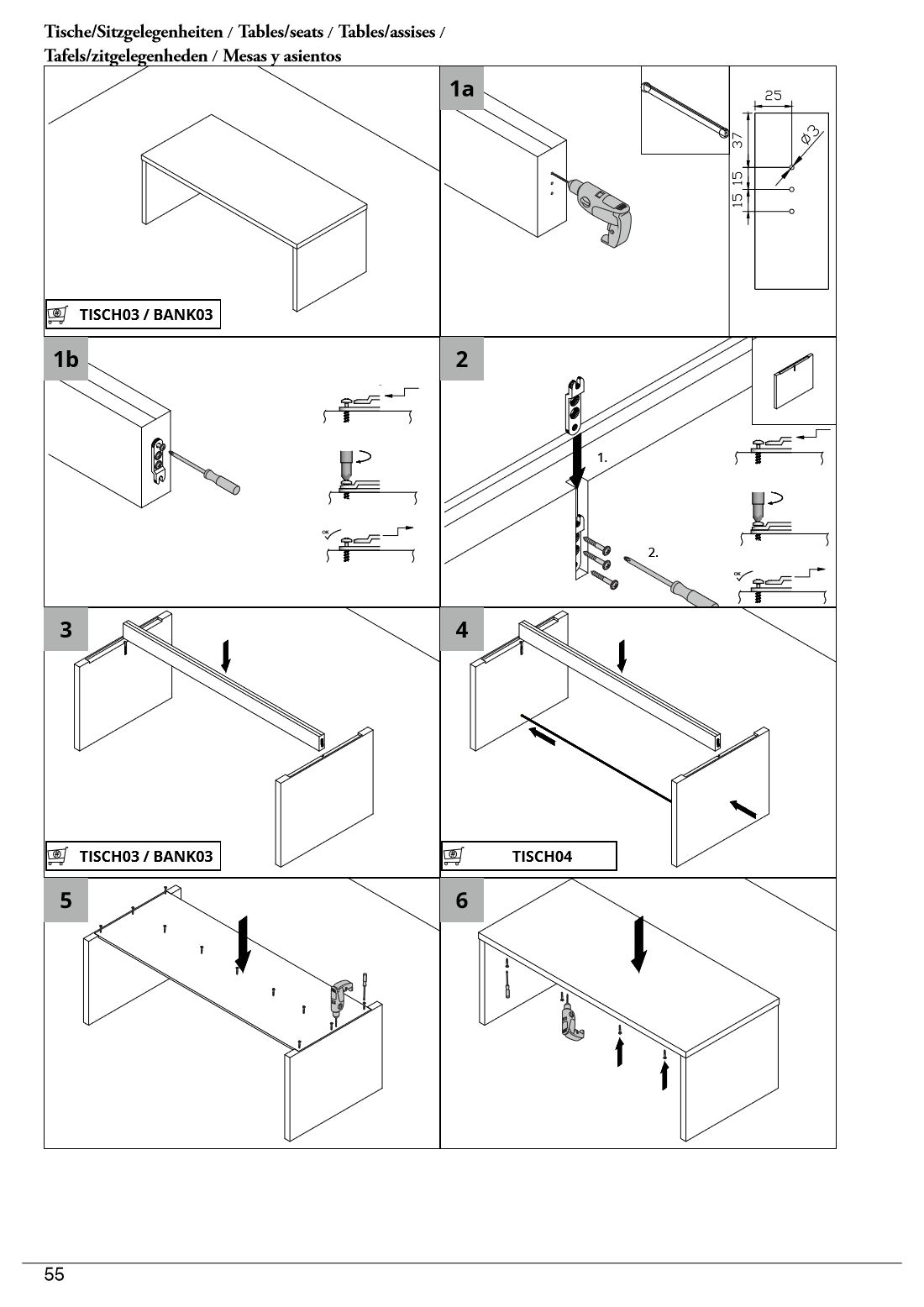

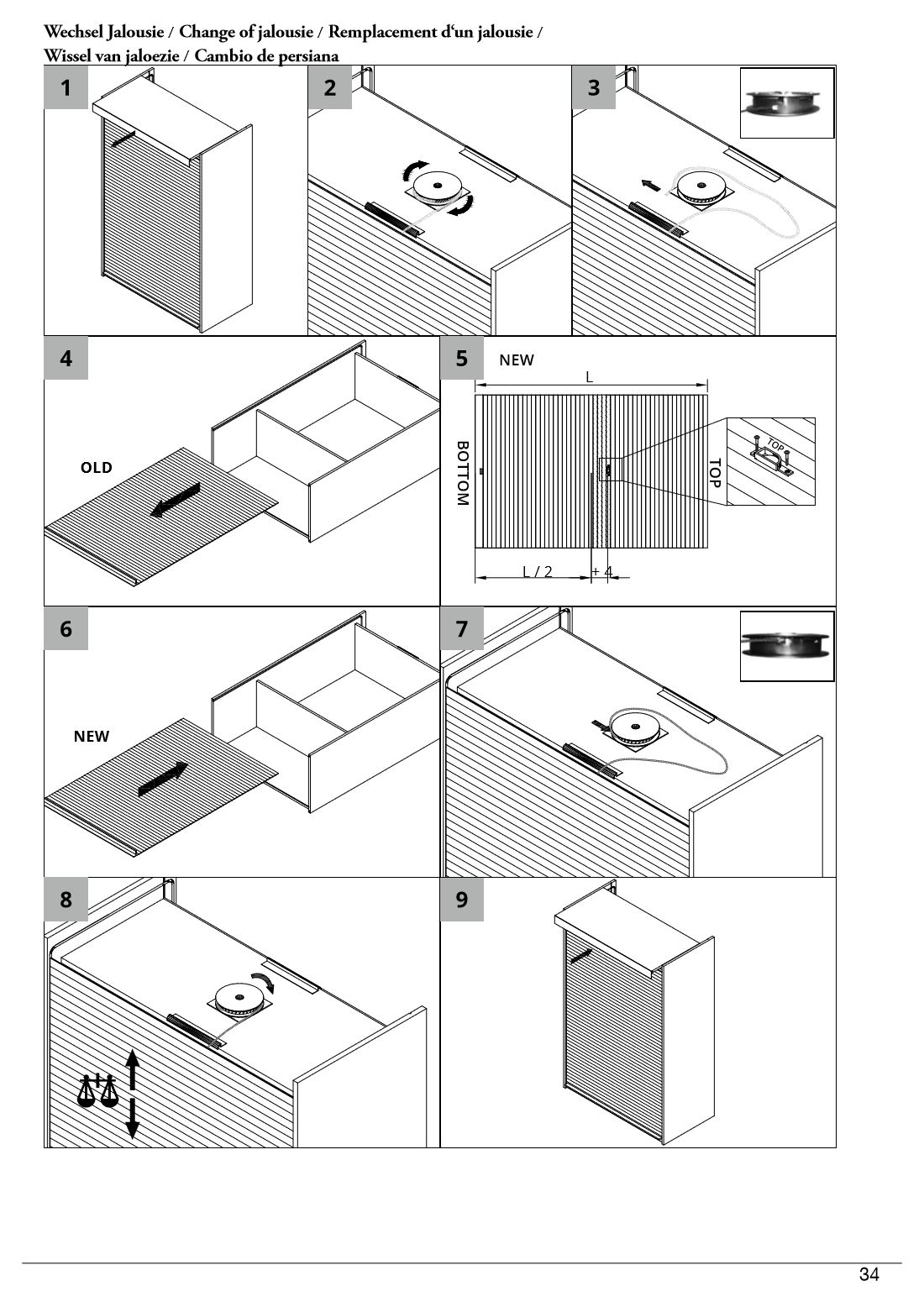

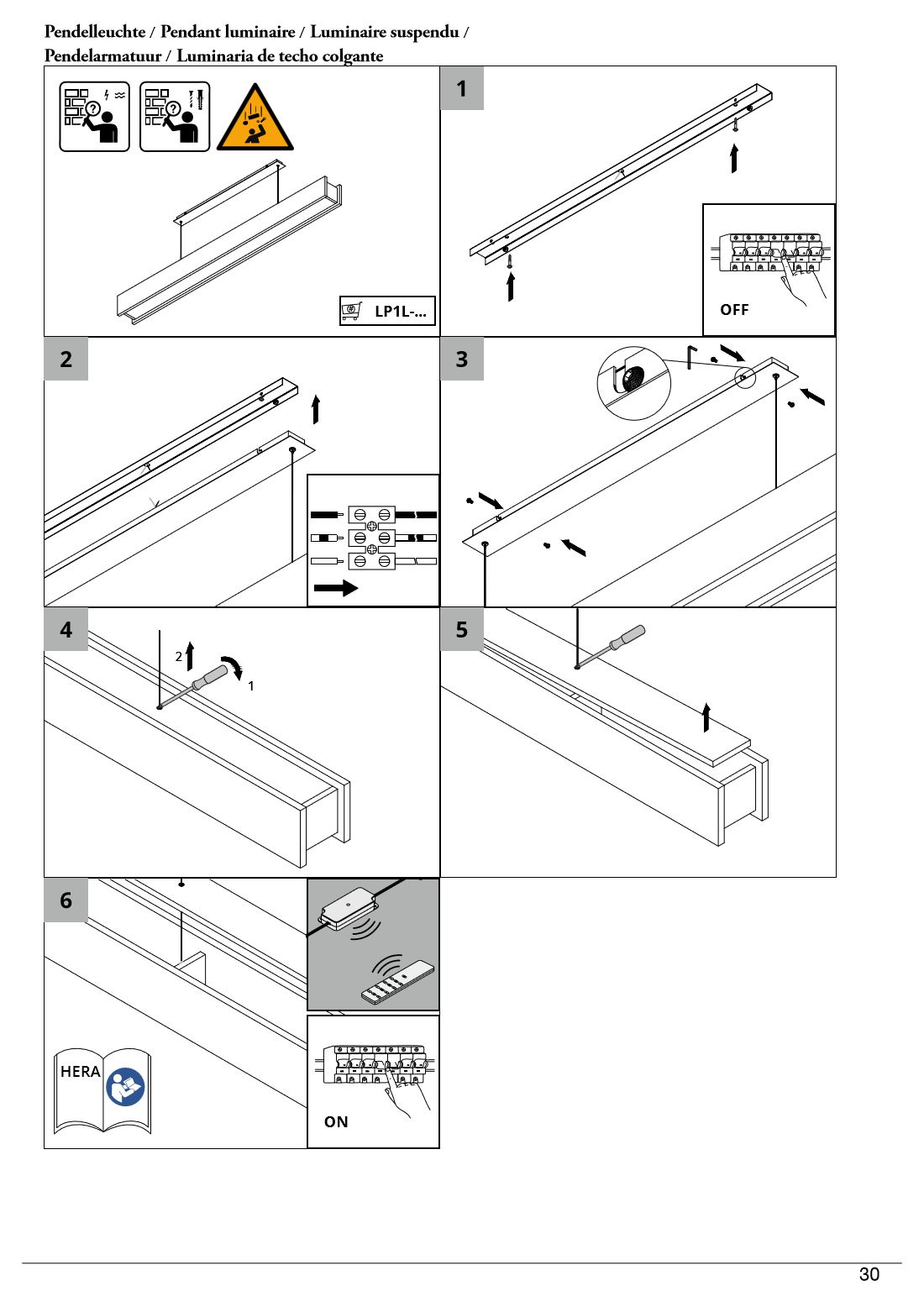

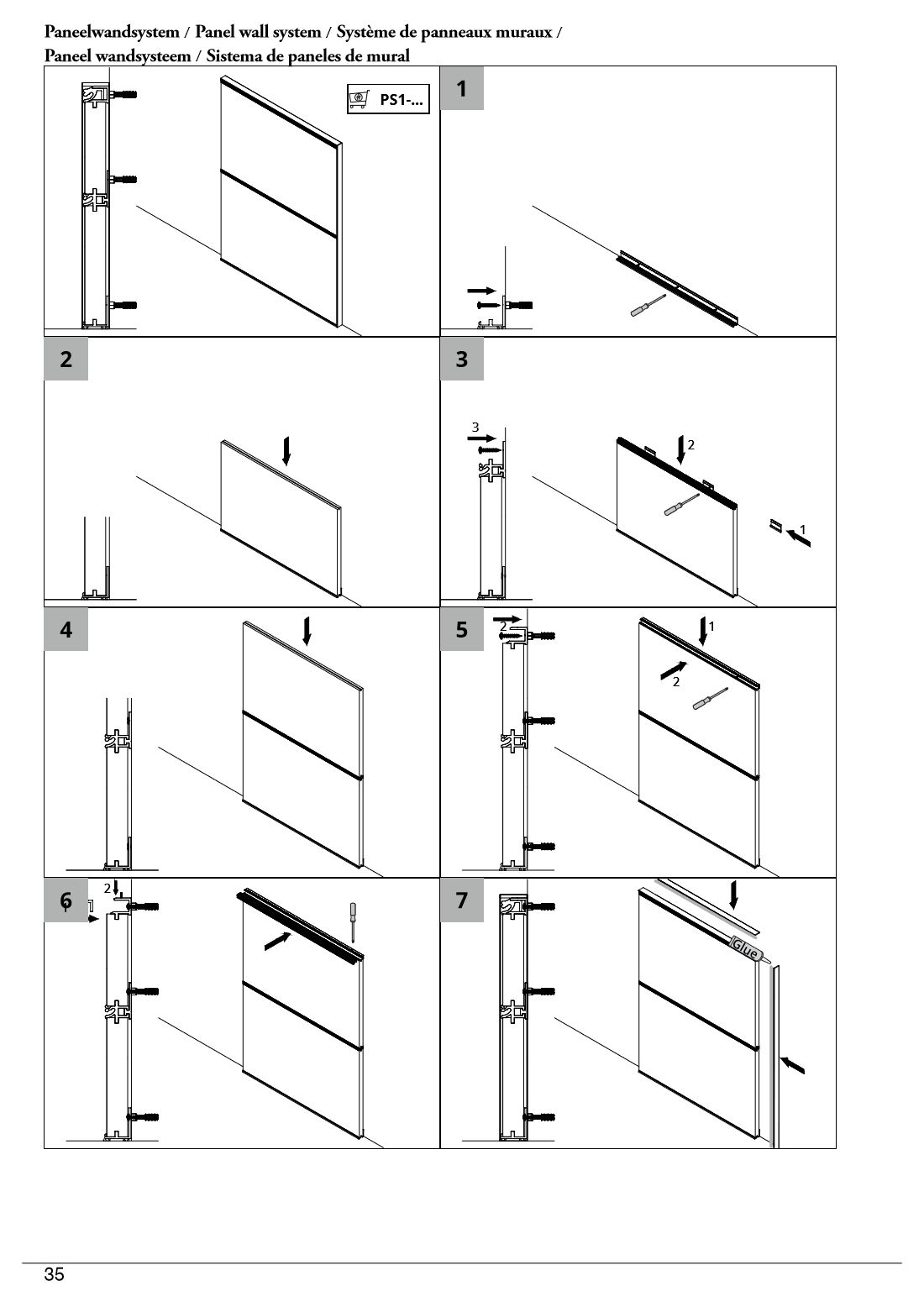

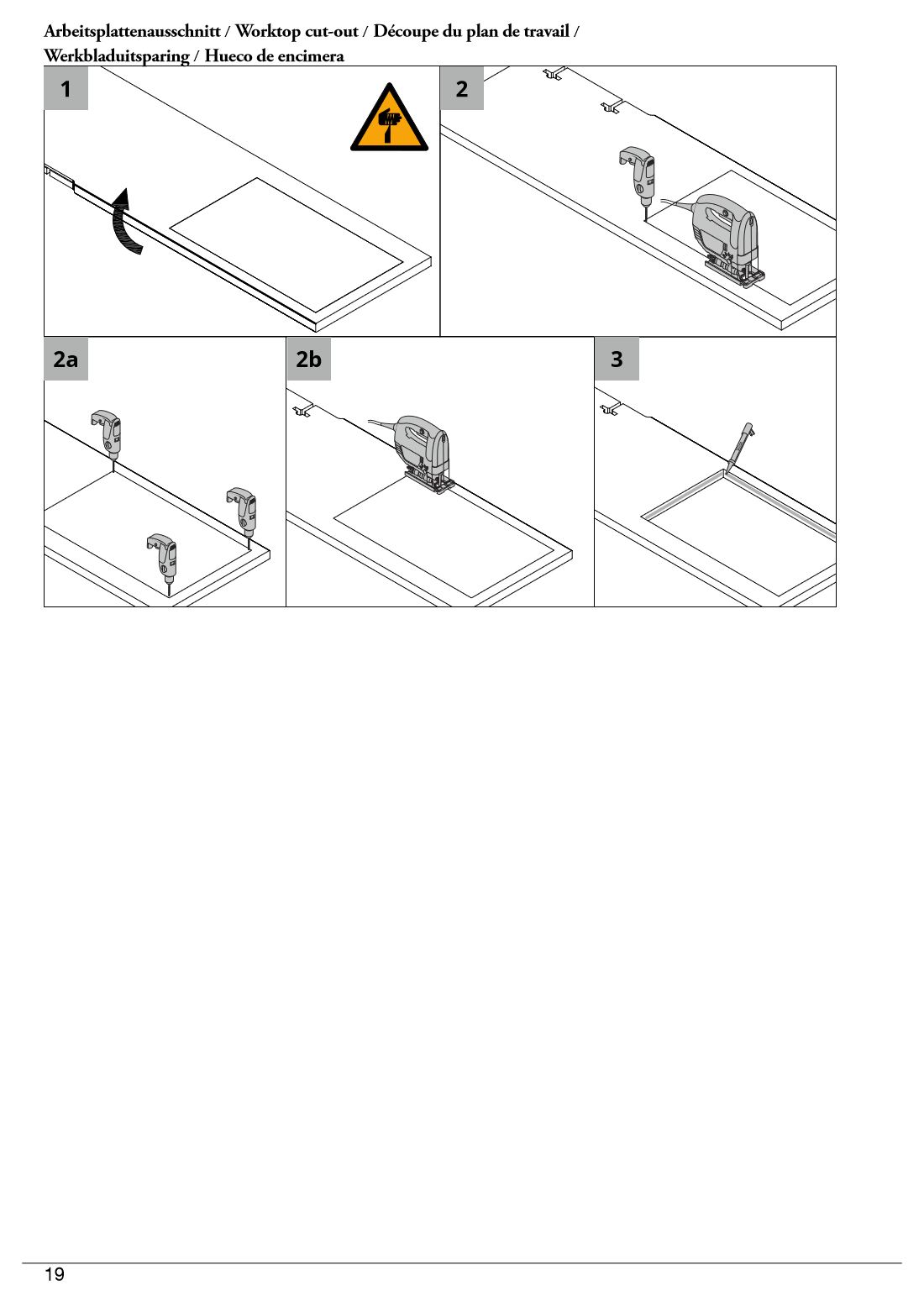

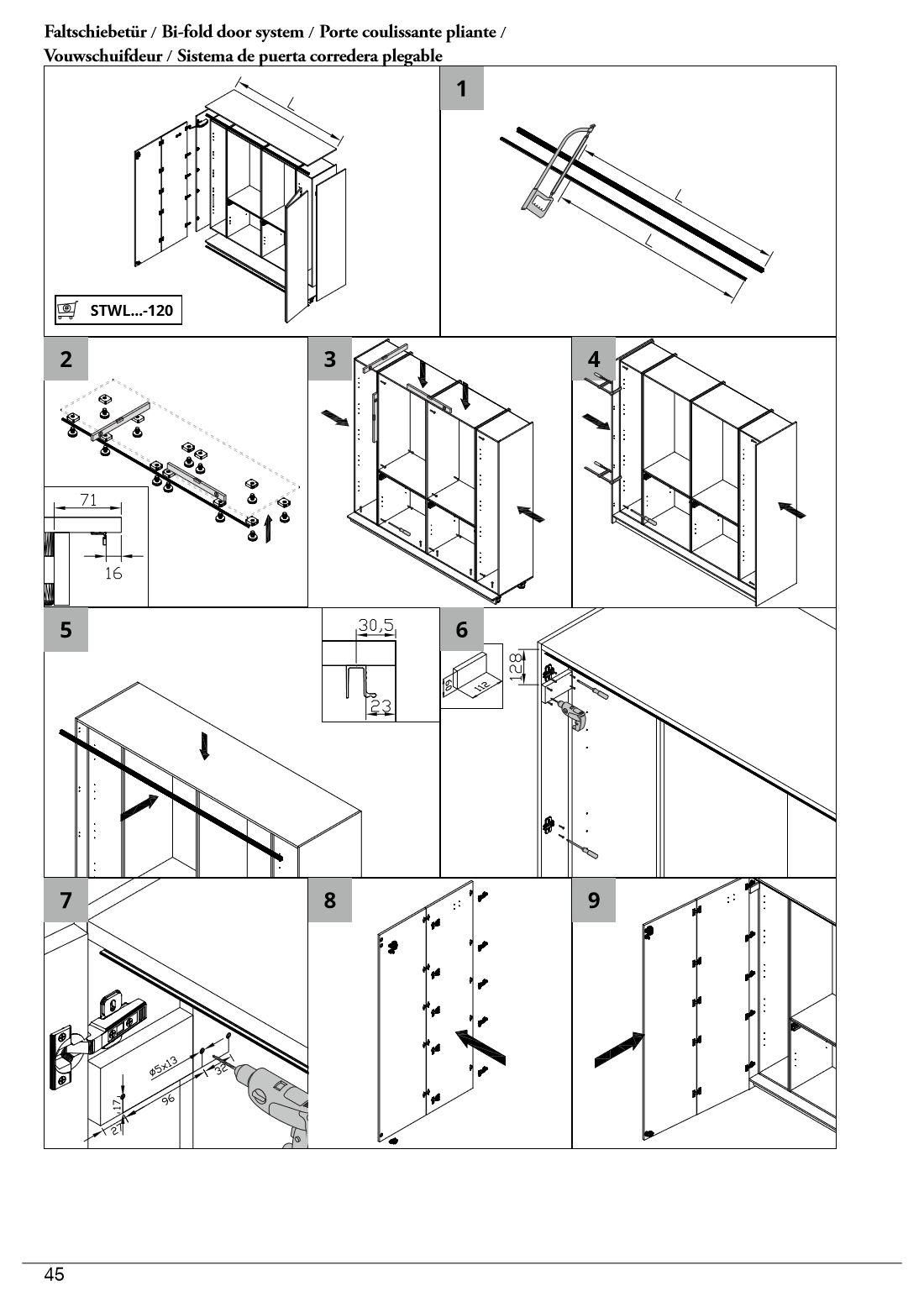

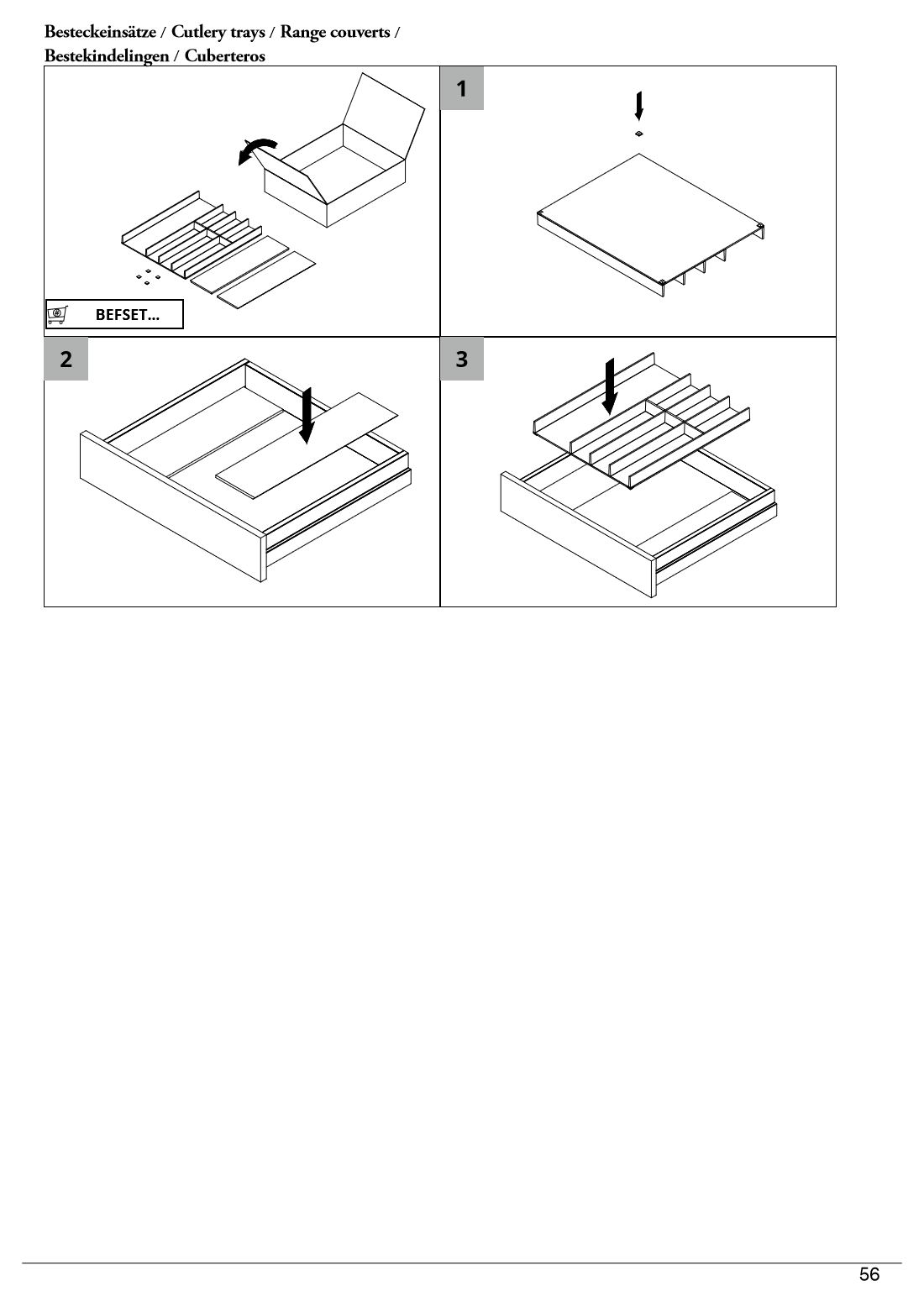

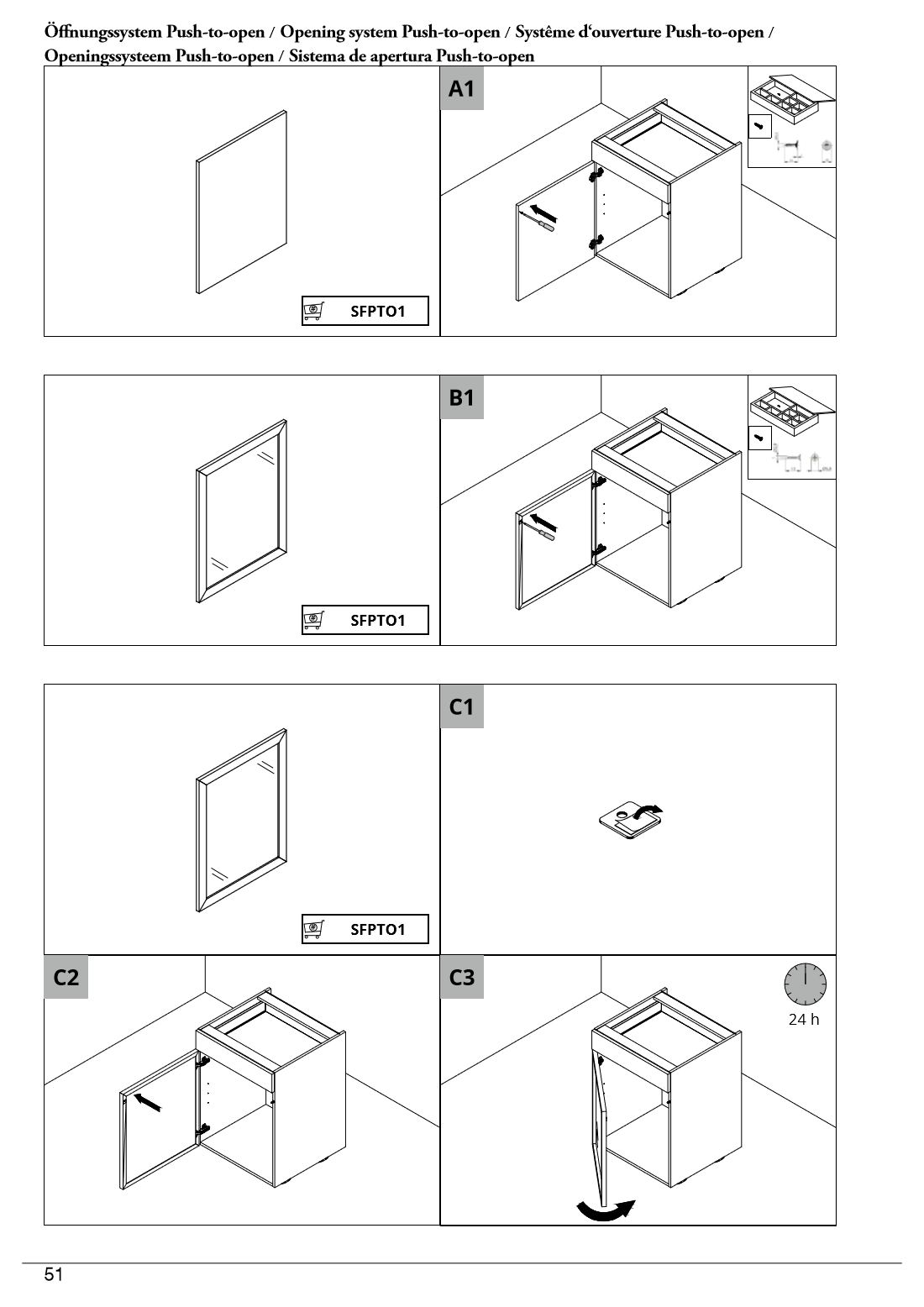

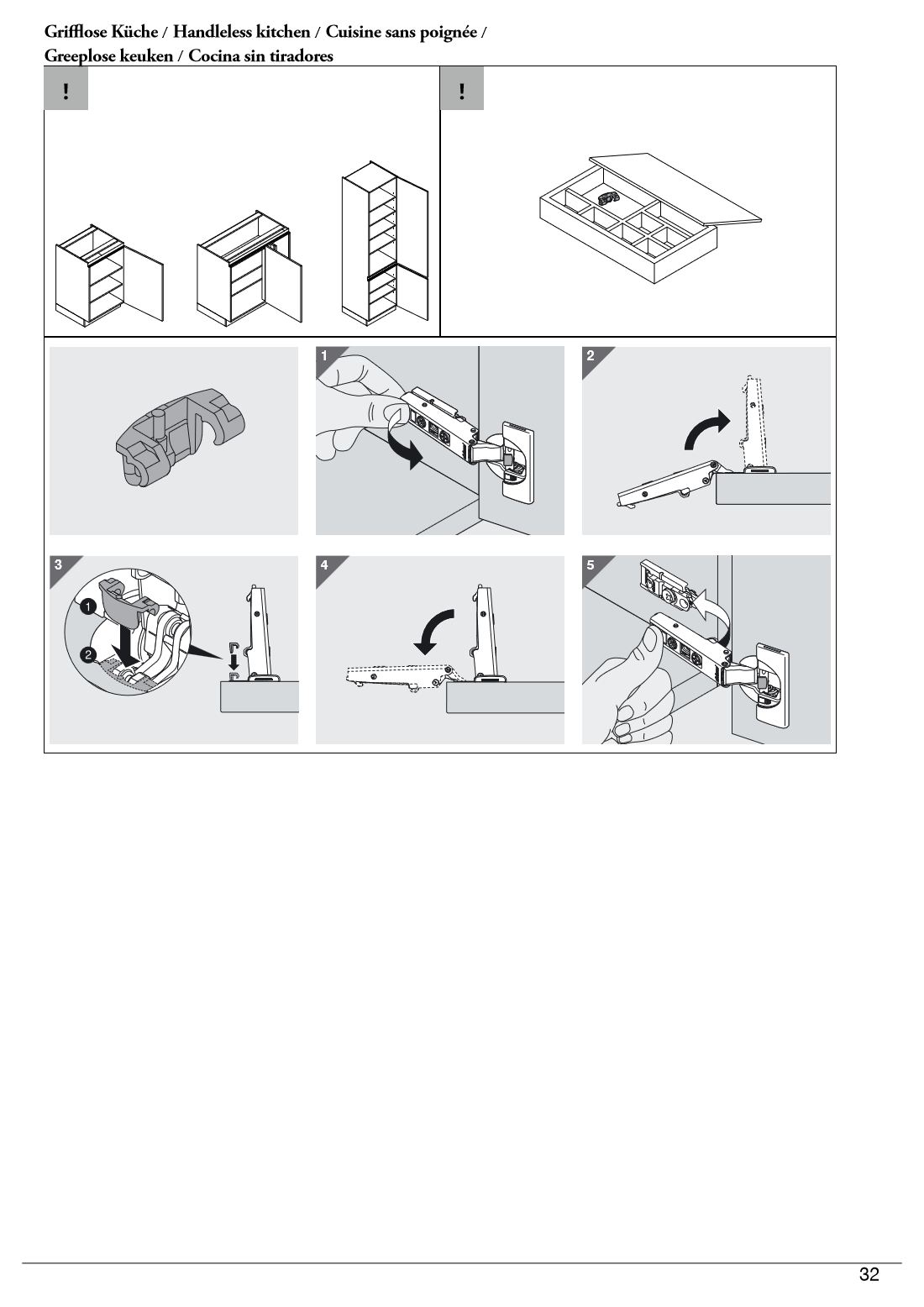

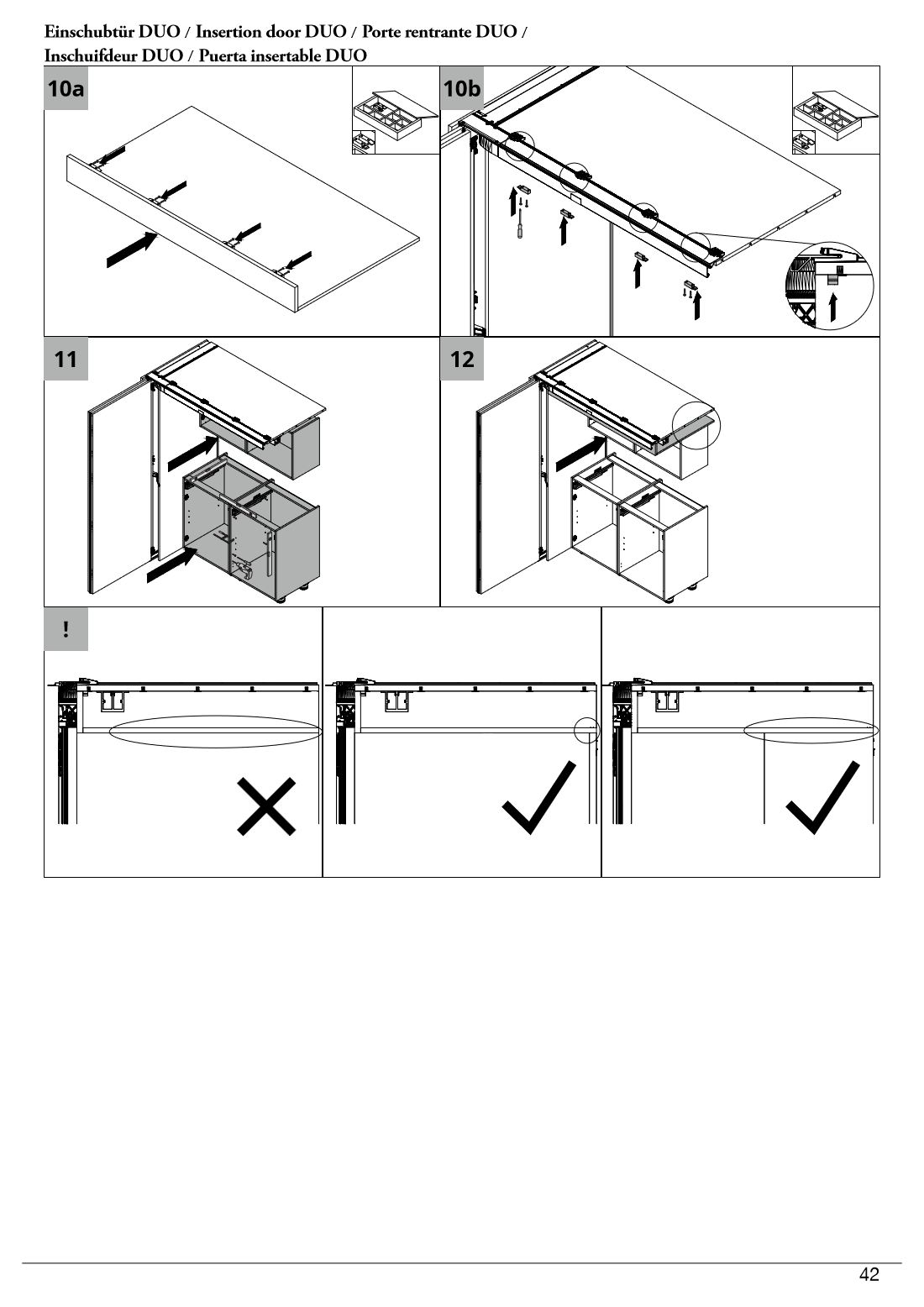

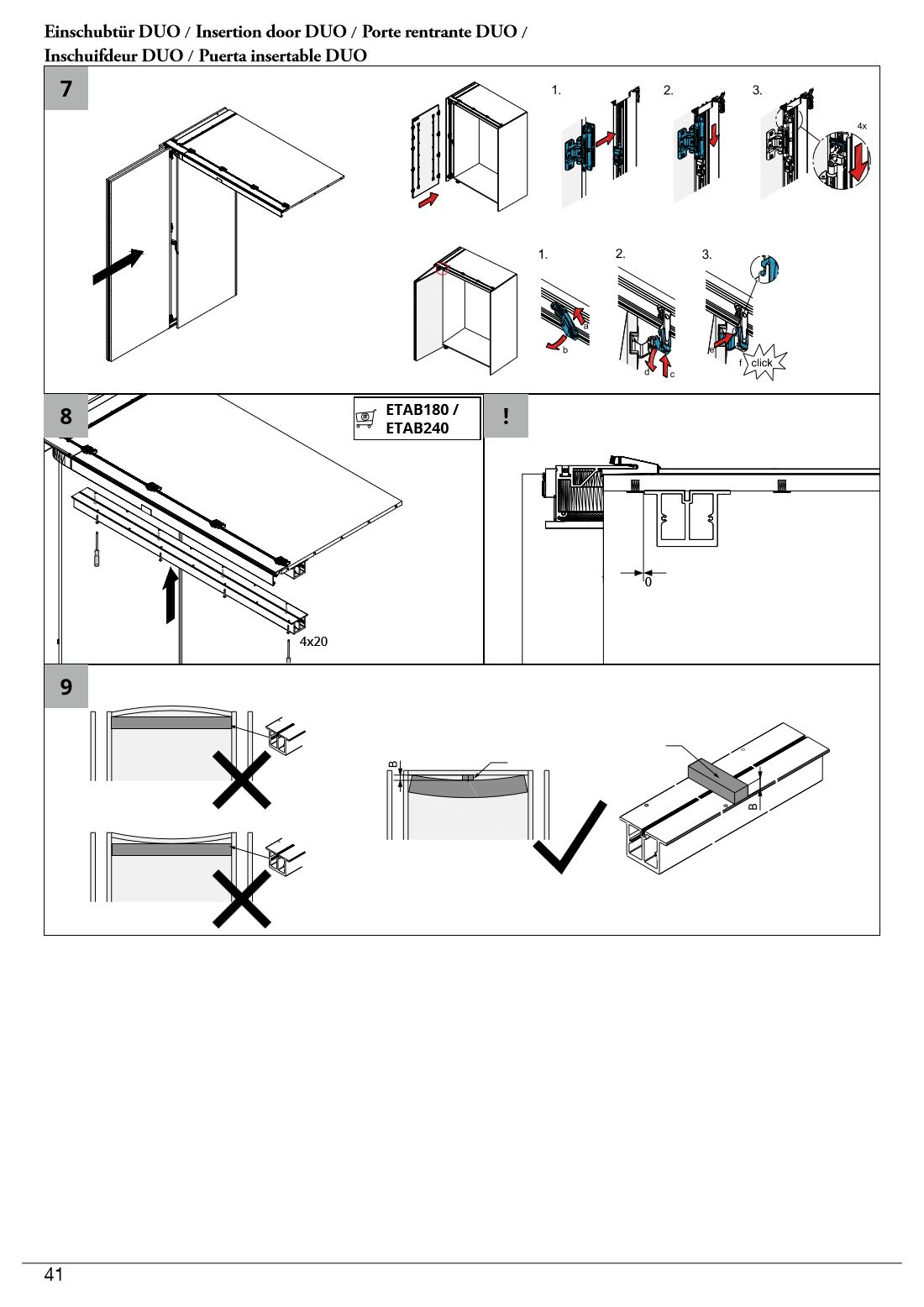

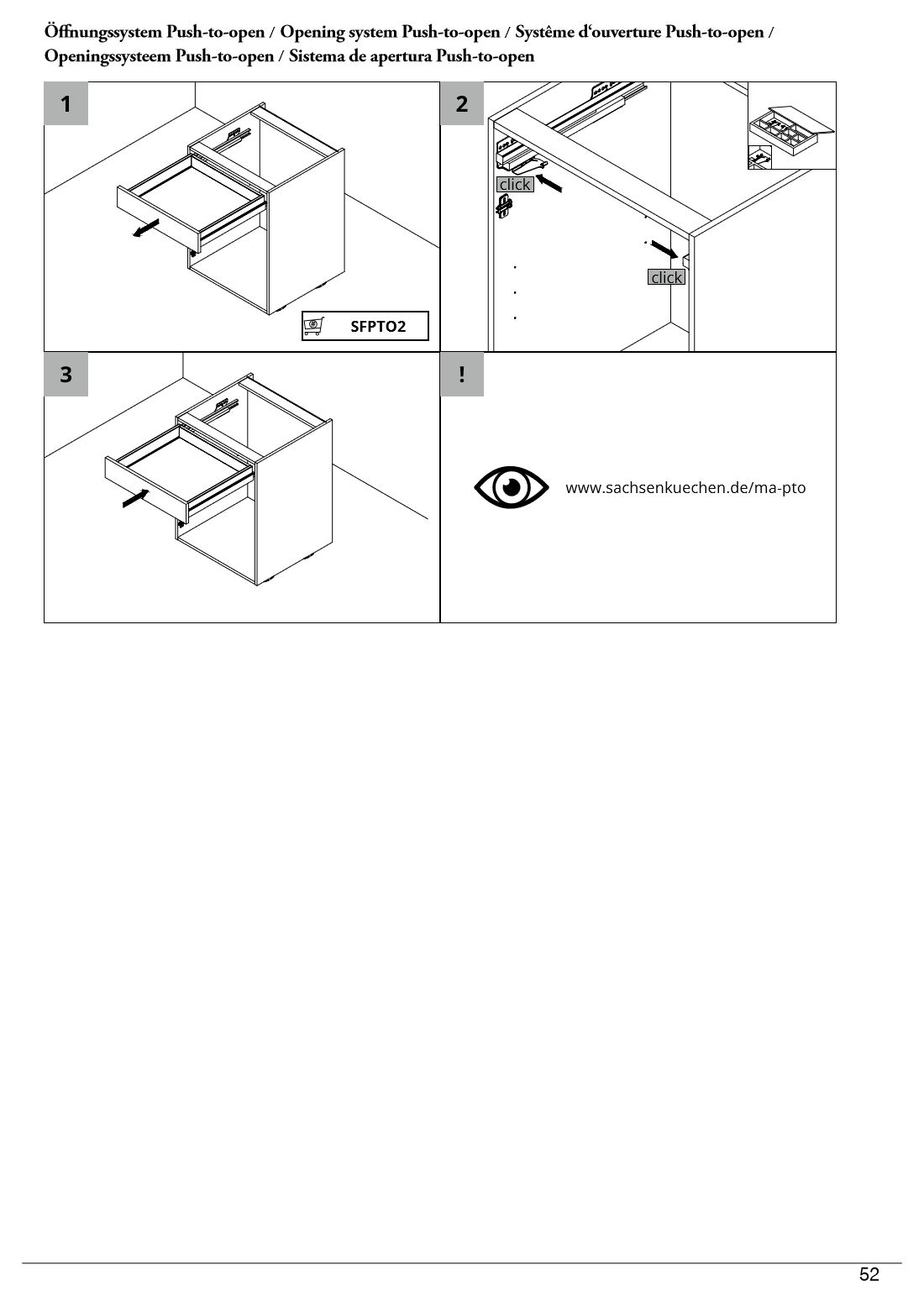

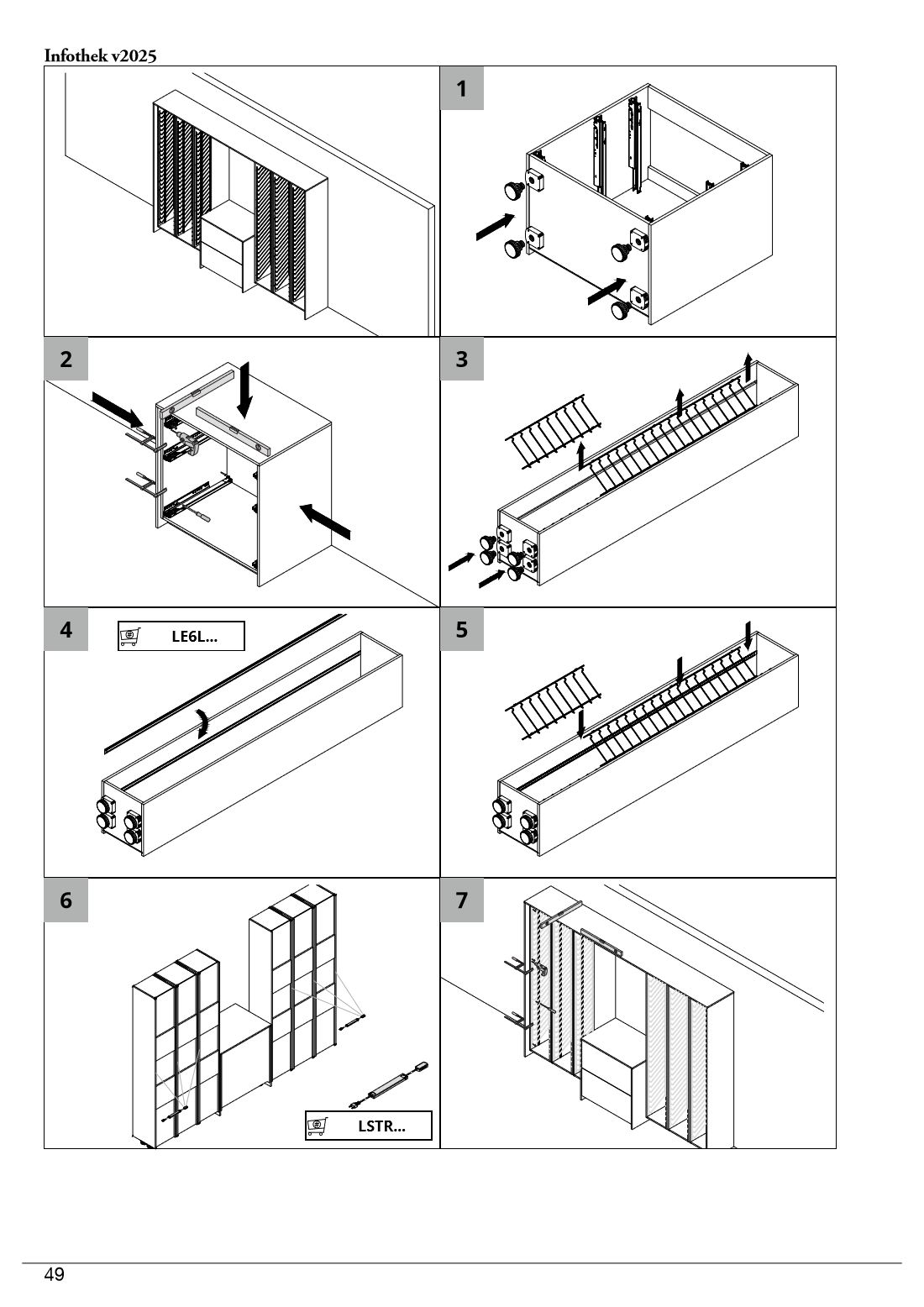

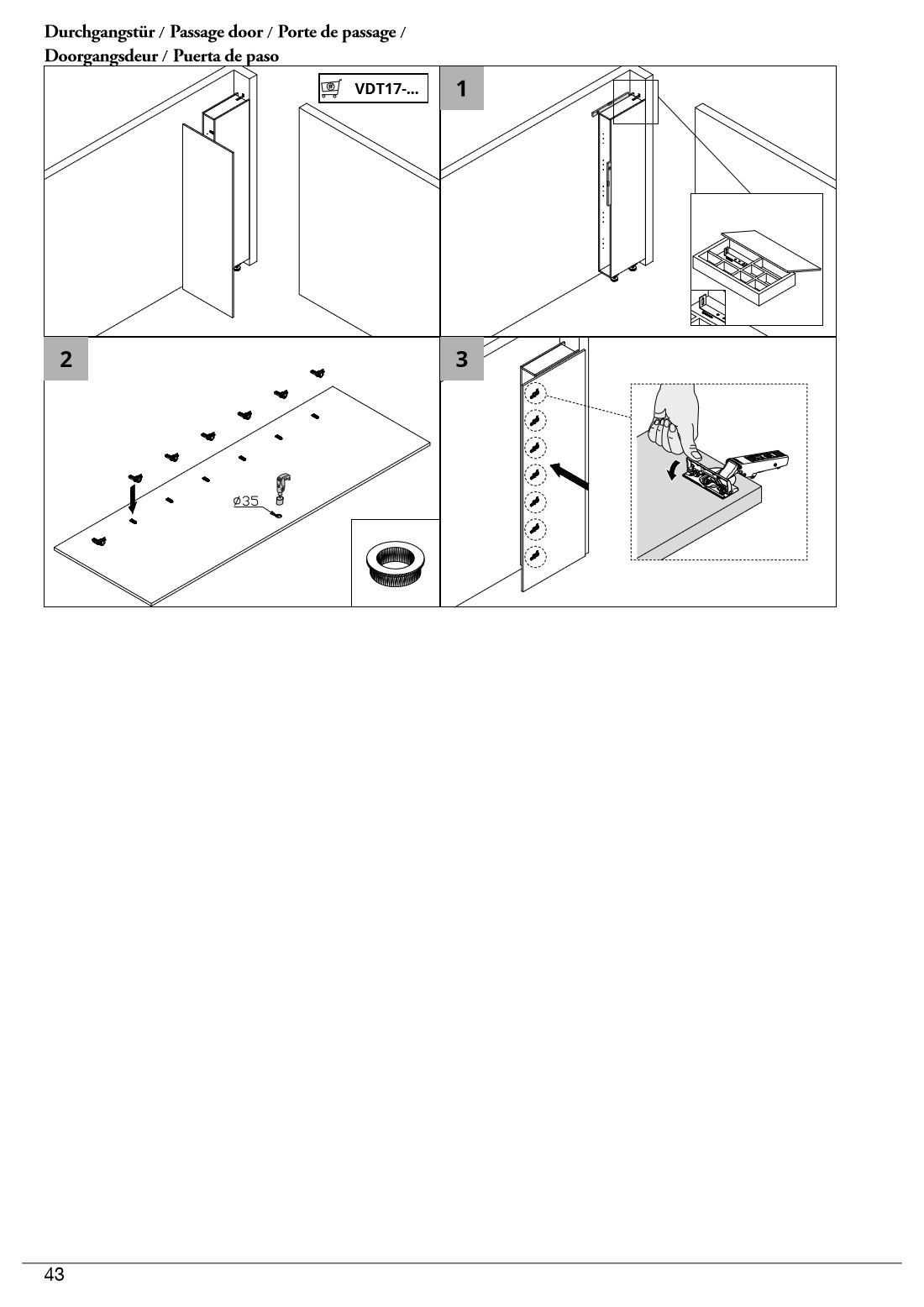

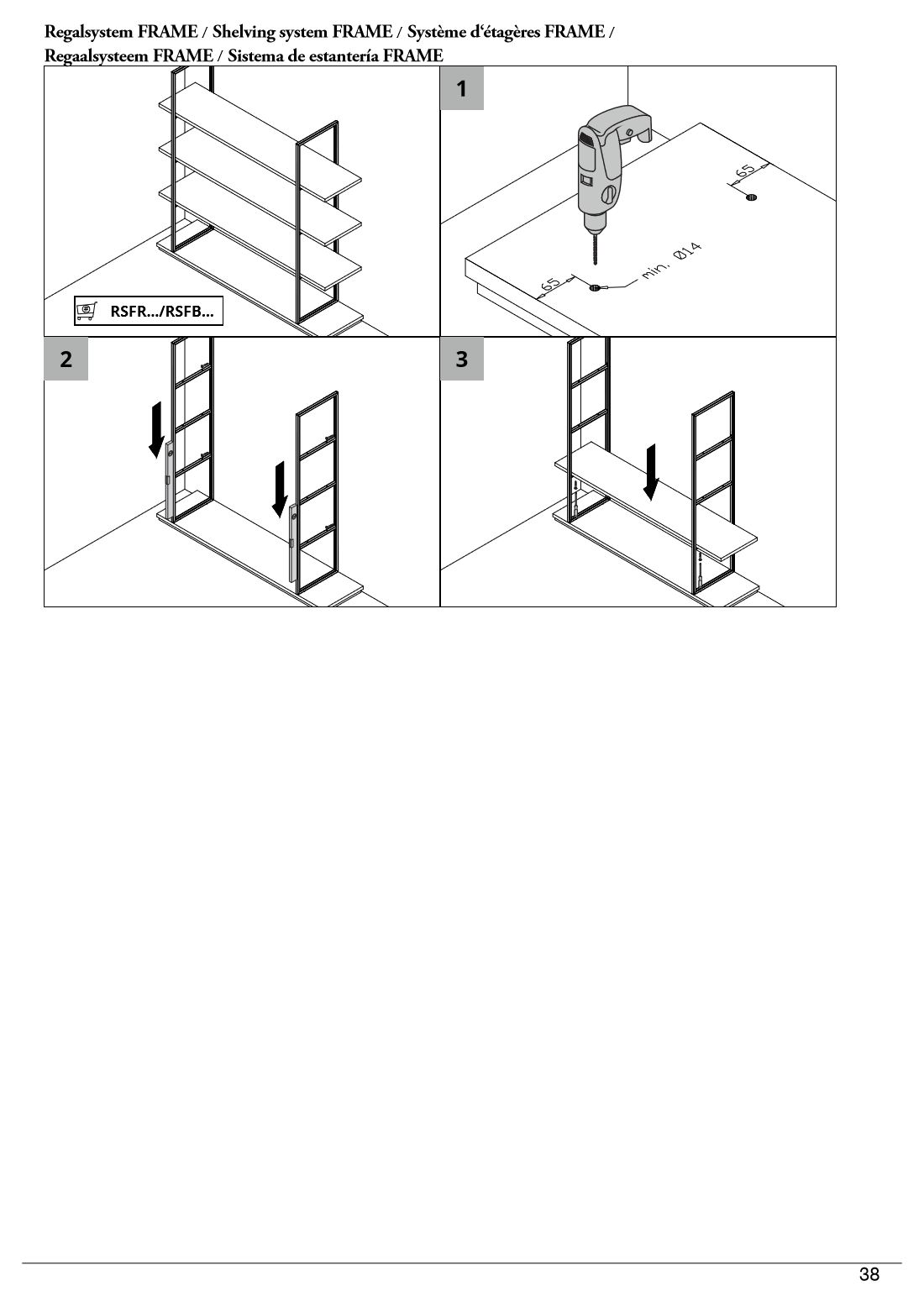

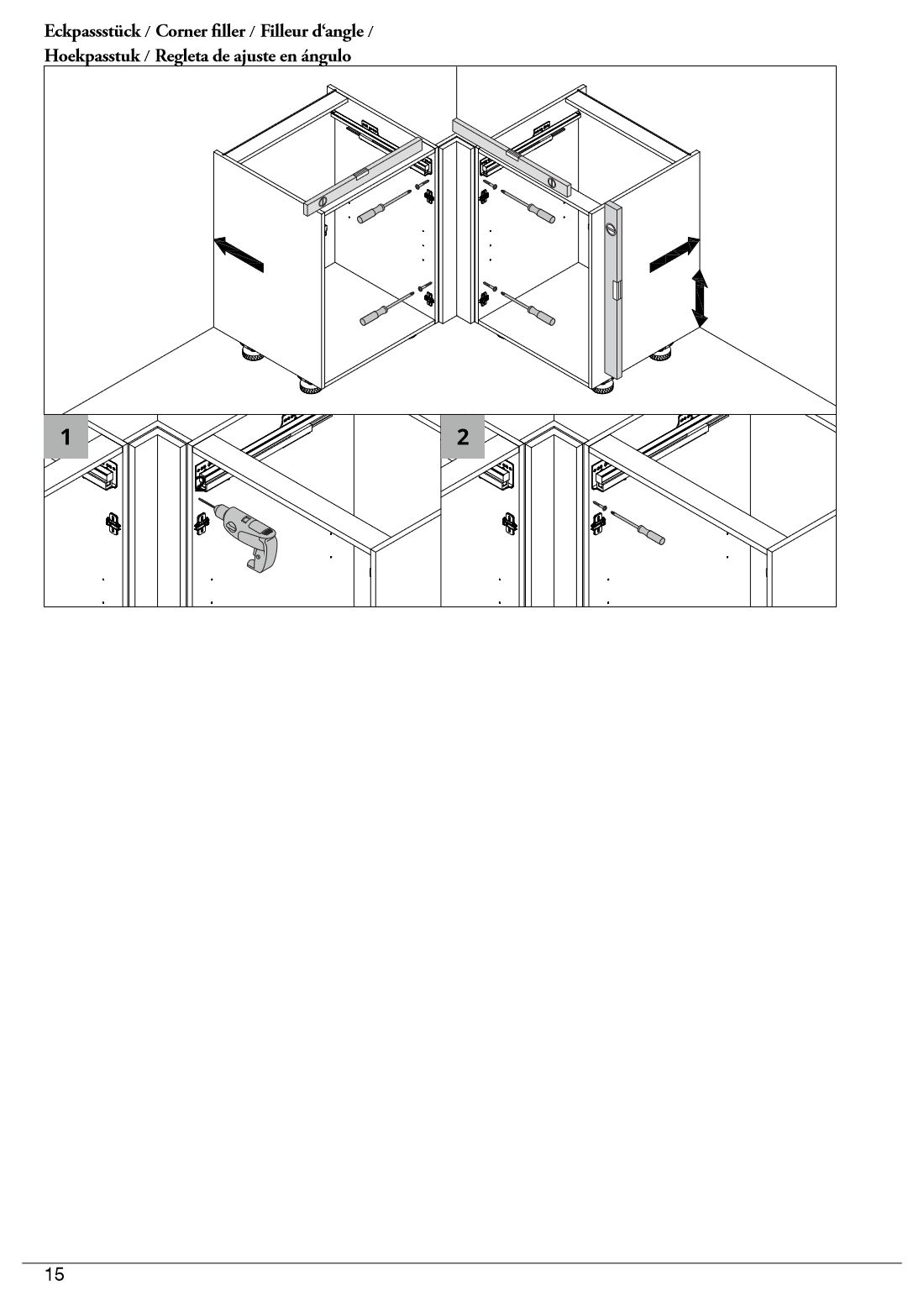

Následující vyobrazení jsou kompletním obrazovým návodem montáže z originálního dokumentu výrobce. Klikněte na náhled pro zvětšení a postupujte podle pořadí stran.
